Автоматика для воріт EDINGER I10

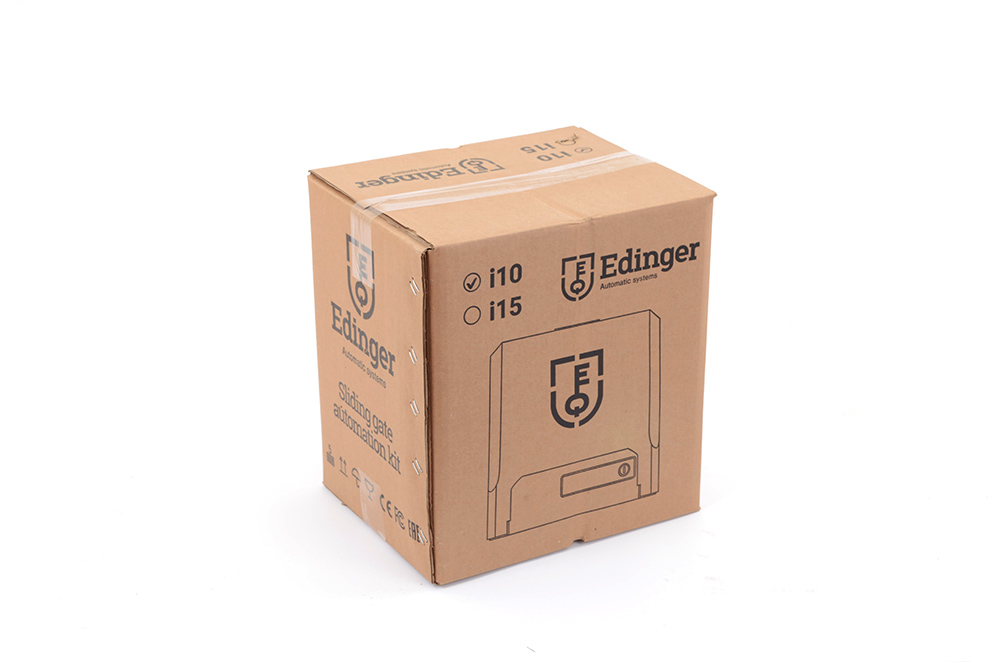

Автоматика для відкатних воріт Edinger I10 запакована у фірмовій коробці з картону з логотипом Edinger.

Основою усього комплекту звичайно ж є привід. Він складається з двигуна і плати управління.

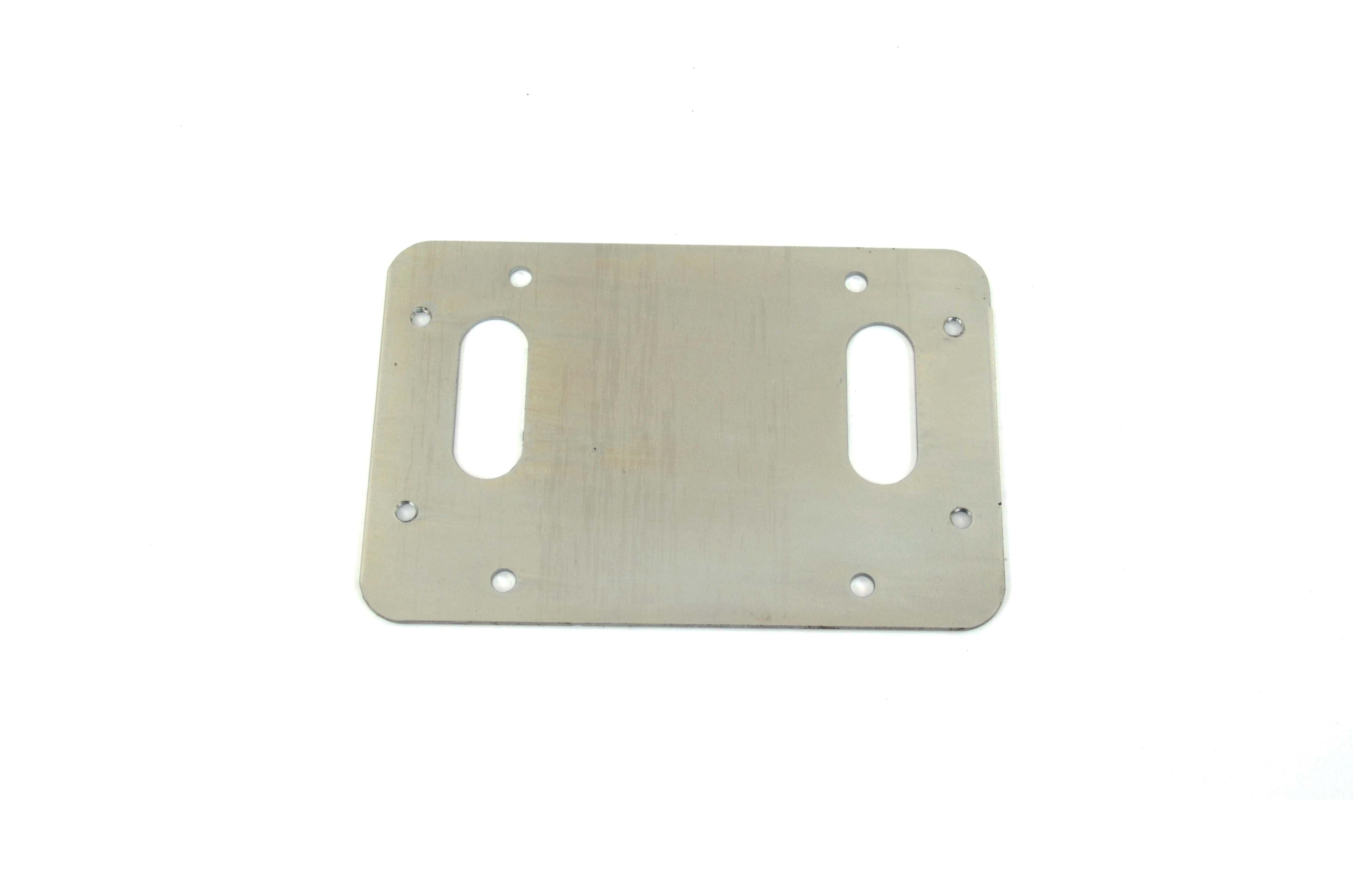

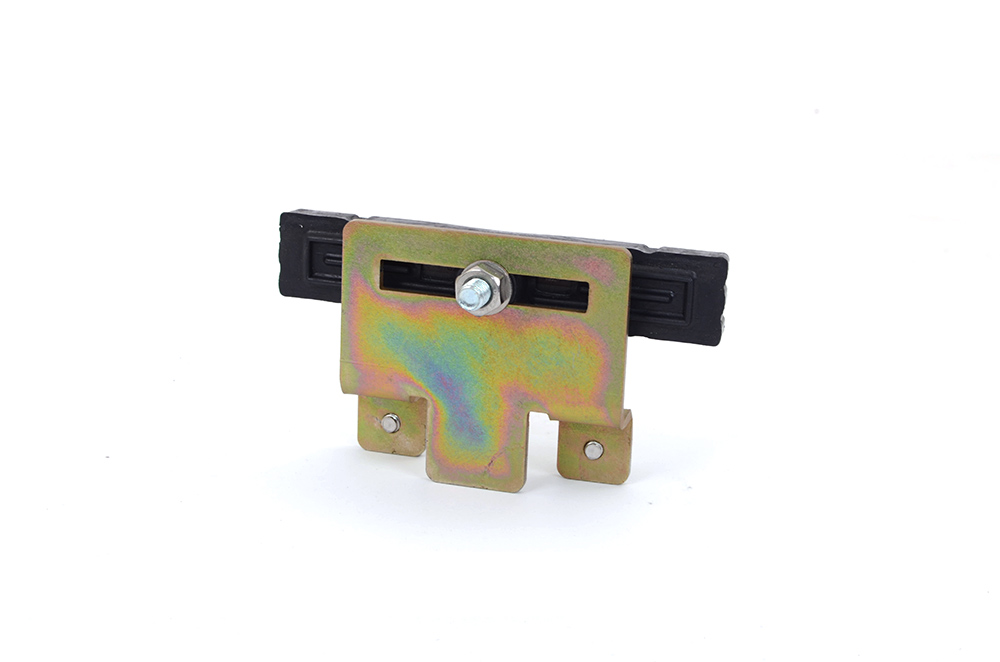

Також в комплекті є монтажна основа для встановлення приводу на підготовлене місцеположення.

Також обов'язково є кріпильні елементи.

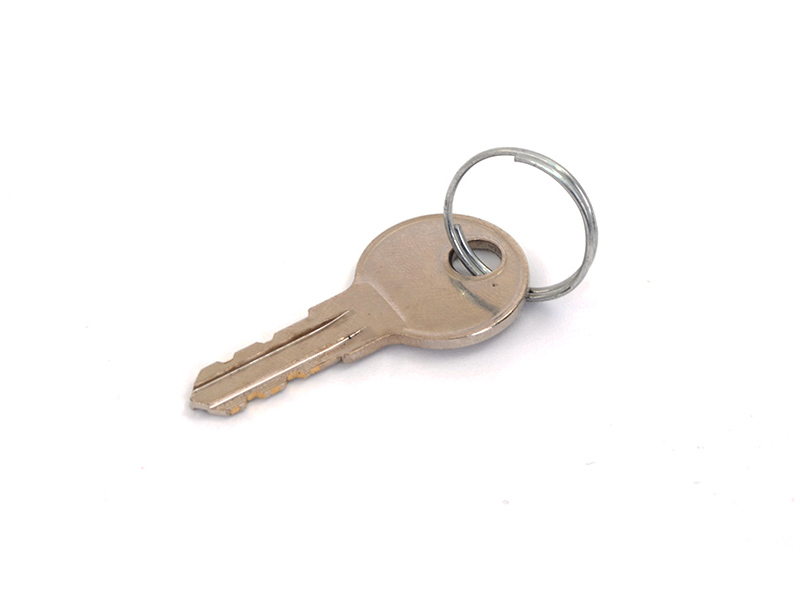

І один ключ, за допомогою якого можна перевести автоматику Edinger I10 в ручний режим і назад в автоматичний.

І звичайно ж магнітні кінцевики (ми не продаємо автоматику з механічними кінцевими вимикачами, оскільки давно в них розчарувалися).

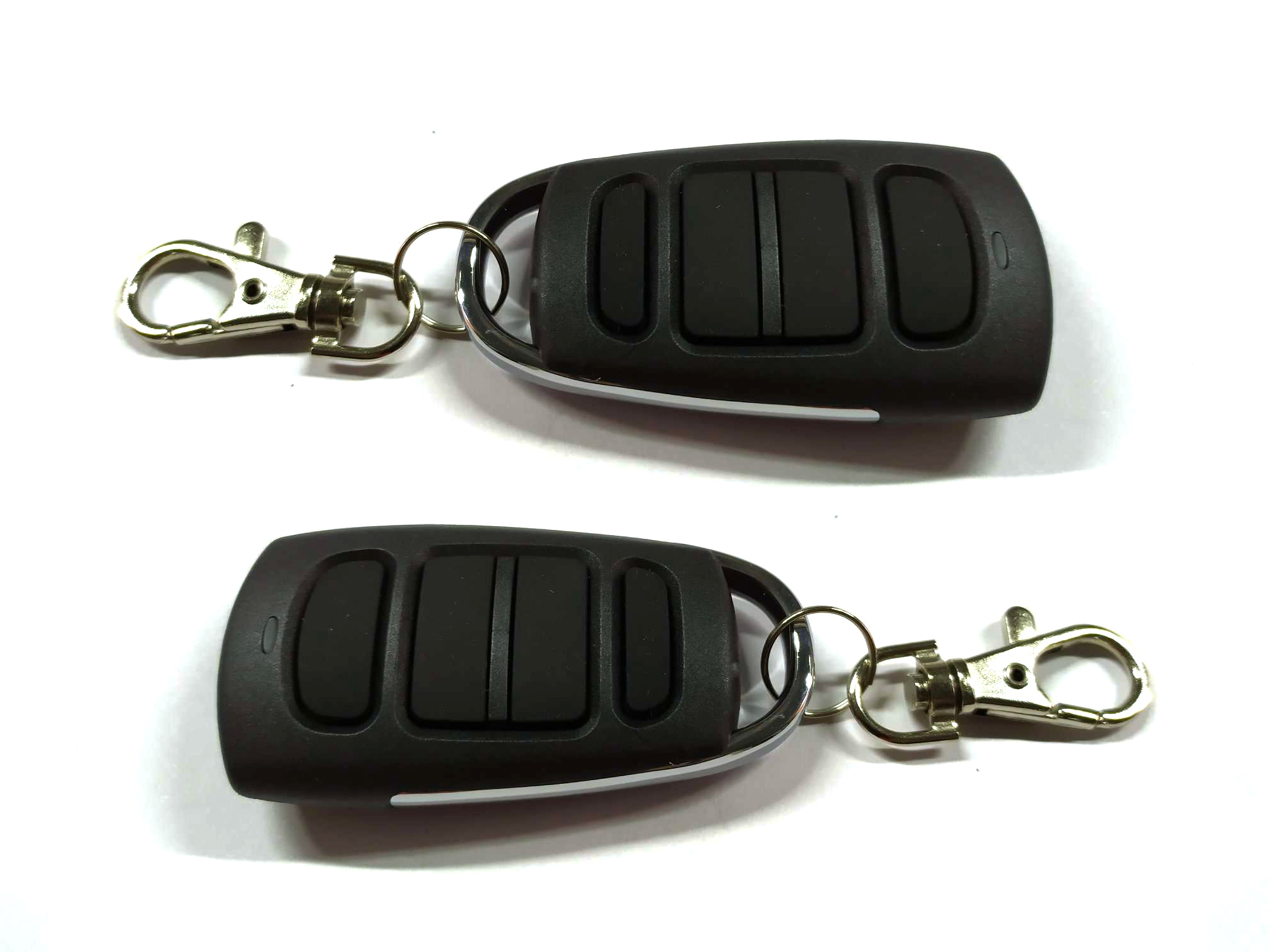

Щоб подавати команди приймачу є два пульти ДУ.

Щоб ворота пересувалися не досить цих елементів. Потрібна ще і зубчаста рейка. Вона поставляється метровими відрізками. У комплекті Edinger I10 MINI2, MAXI і LUX входять 4 метрові відрізки сталевої оцинкованої зубчастої рейки.

Усі перелічені вище компоненти забезпечують нормальне функціонування автоматичної системи Edinger I10, але все таки можна докупати ще і додаткові облаштування безпеки.

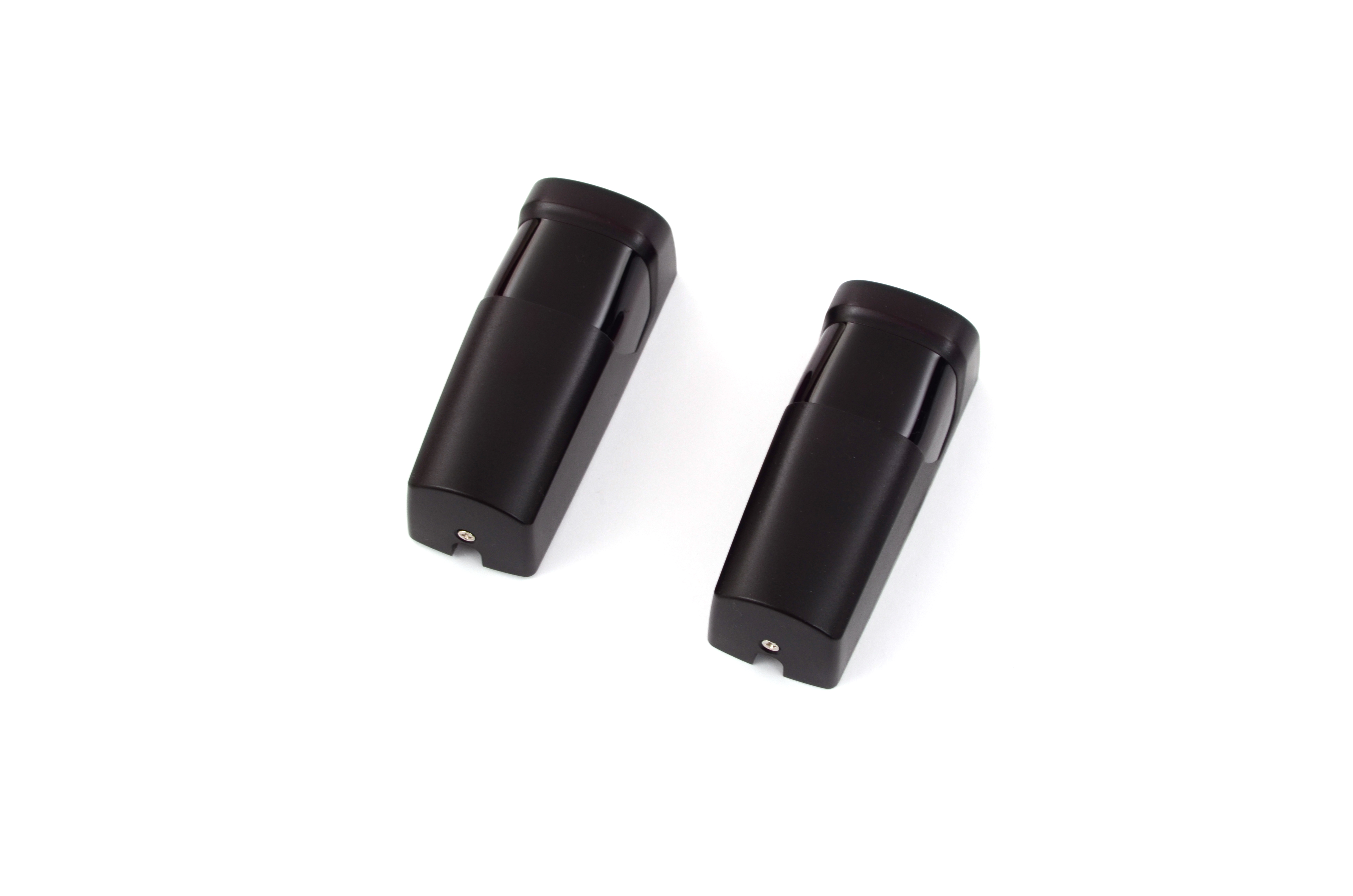

До них відносяться датчики безпеки (фотоелементи), які в потрібний момент виявлять перешкоду на шляху стулки, що закривається, і зупинять її рух, запустивши зворотний хід.

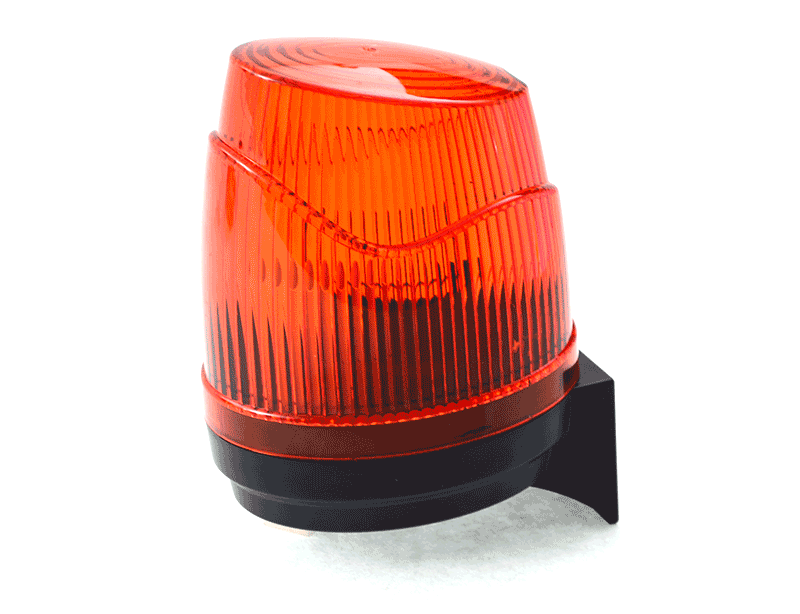

А ось сигнальна лампа подасть сповіщення у вигляді миготливого світла (чи постійного) коли двигун приводу запуститься. Так що усі перехожі вчасно відійдуть з шляху авто (якщо воно виїжджатиме крізь ворота, що відкриваються).

Особливості будови приводу

Щоб розуміти, що з себе представляє автоматика Edinger I10 треба познайомиться з нею ближче. Для цього розберемо її повністю і подивимося, що у неї усередині.

Корпус

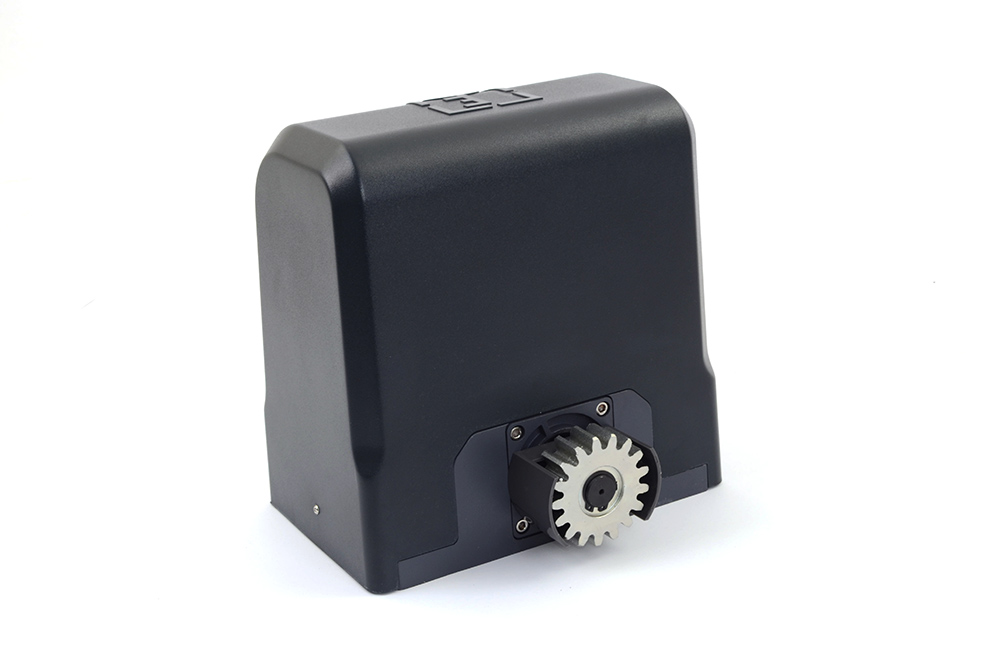

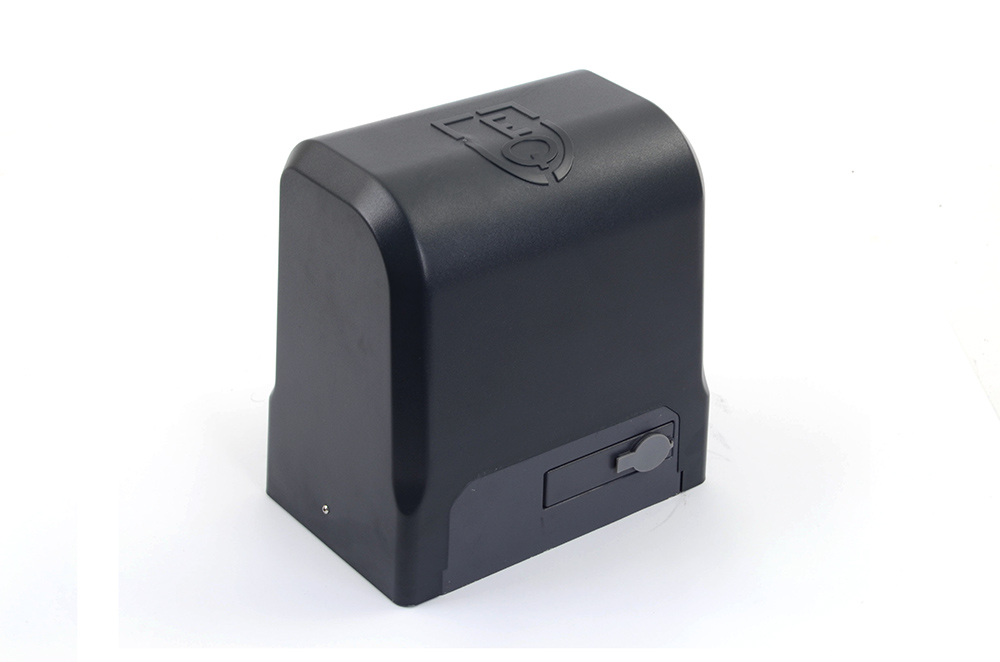

Корпус автоматики Edinger I10 зроблений з якісного пластика темно-сірого кольору. Практично не має гострих кутів. На верхній частині є логотип бренду Edinger.

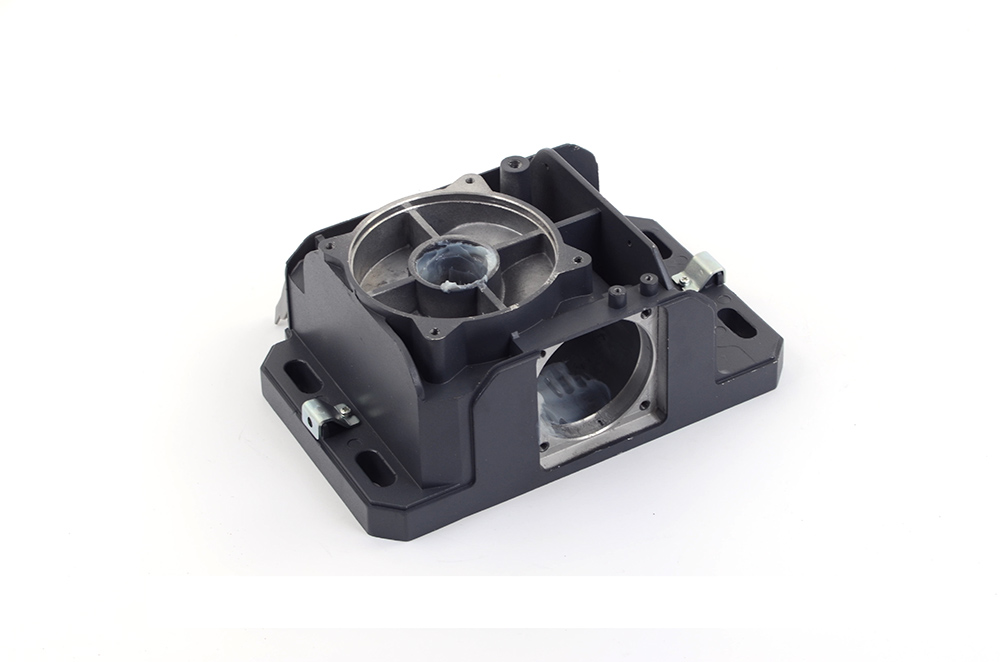

Низ приводу зроблений з алюмінієвого сплаву. Для фарбування використовують порошкову фарбу. Так що корпус добре захищений від дій зовнішнього середовища і не схильний до корозії. Нижня частина виконана так, що є тільки одно отвір для проведення дротів, яке після цього рекомендується закласти герметиком.

Мотор і потужність

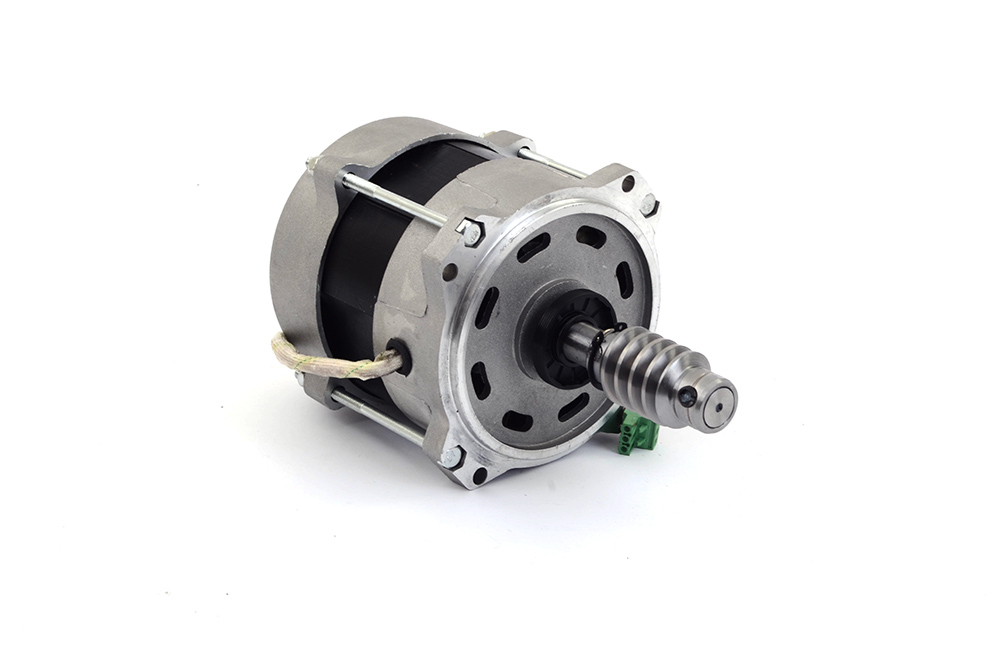

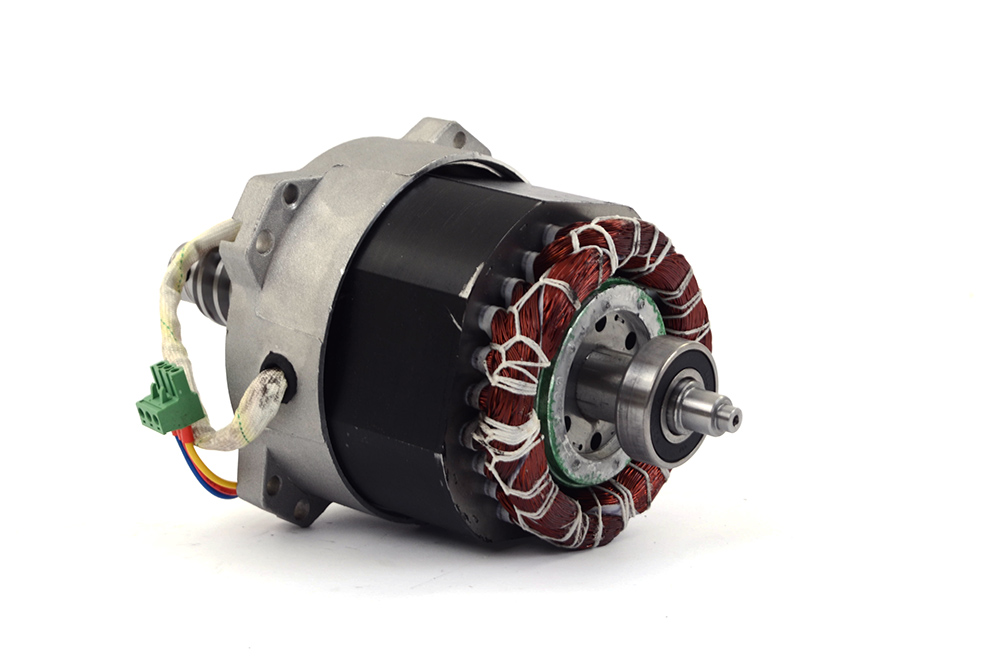

Двигун автоматики Edinger I10 асинхронний. В якості обмотки використовують мідні дроти. Таке рішення дозволяє автоматиці Edinger I10 бути стійкішою до перевантажень.

Також на обмотці є захист від перегрівання.

Ротор - безщітковий, тому автоматика Edinger I10 прослужить дуже довго. Такий ротор мало схильний до зносу і практично не схильний до поломок.

Підшипник, на якому обертається вал двигуна, розташовується в корпусі редуктора.

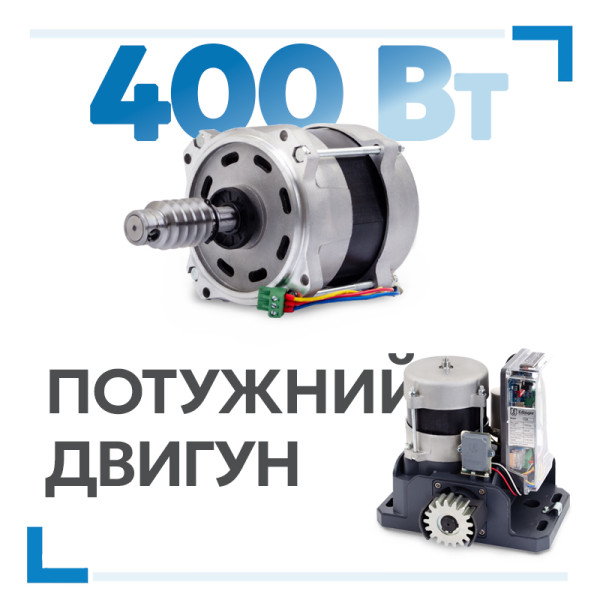

Потужність автоматики для відкатних воріт Edinger I10 складає цілих 400 Вт, що дозволяє вважати його цілком придатним для роботи в реаліях української погоди.

Показник потужності - реальні дані, а не теоретичні. Це ми випробували на практиці (завжди так робимо перш ніж випустити нову модель на ринок).

Редуктор

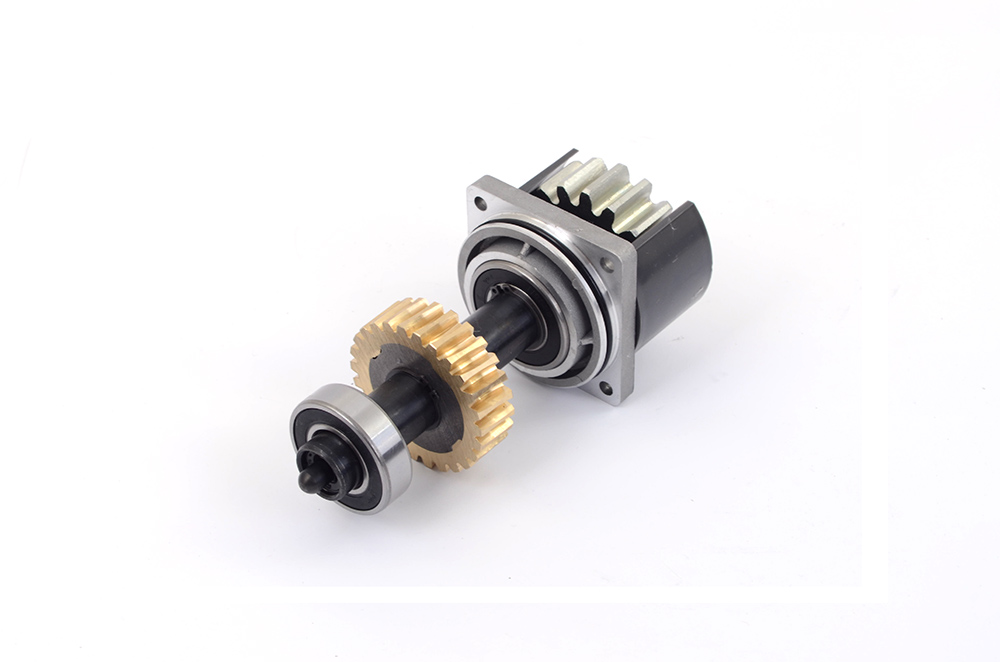

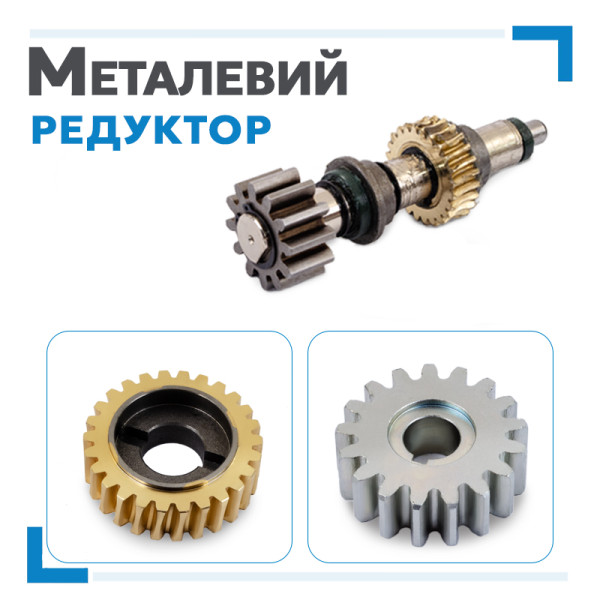

У автоматиці Edinger I10 використовується редуктор з черв'ячною передачею. Таке рішення зустрічається найчастіше. При такому розкладі не треба буде встановлювати ще і замок замикання. За нього виступатиме автоматика. Просто після завершення роботи двигуна передача блокує шестерні і зрушити ворота руками буде просто не можливо.

У приводі Edinger I10 використовується оптимальне поєднання матеріалів: сталевий вал взаємодіє з бронзовою внутрішньою шестернею. Таке рішення дозволяє досягти мінімального зносу цих двох елементів.

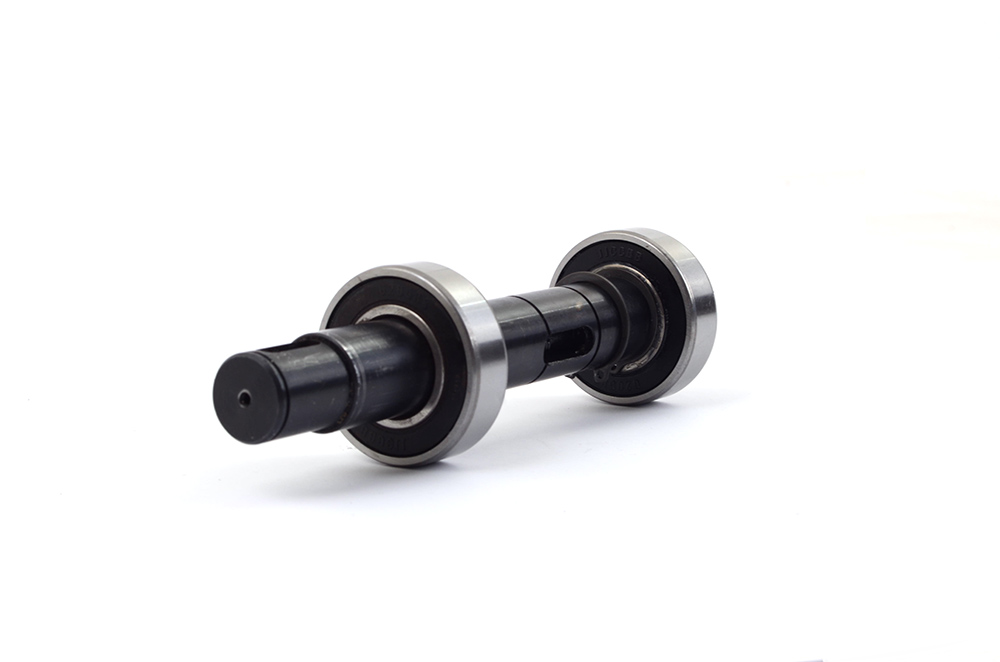

Нижня частина корпусу розбірна, так що у разі чого можна добратися до вторинного валу. Щоб мінімізувати тертя використовують низькотемпературне силіконове мастило. Його там достатня кількість.

Вал редуктора також має захисні сальники, які не дадуть абразиву і волозі потрапити всередину механізму.

Механізм розблокування

Оскільки автоматика Edinger I10 має черв'яковий редуктор, то вона має механізм самоблокування. Це дуже добре, адже не треба встановлювати ще і замок для замикання на відкатні ворота. але бувають моменти, коли рухати ворота вручну необхідно (треба доналаштувати автоматику або ж відсутня електрика). На такі випадки передбачений механізм розблокування.

У моделі Edinger I10 використовують класичний варіант переведення автоматики в ручний режим. Для цього просто треба вставити ключ в замочну щілину повернути його і потягнути на себе дверці. Це приведе до того, що зчеплення розірветься і ворота можна буде рухати вручну. Щоб перевести автоматику назад в автоматичний режим проробляємо все в зворотному порядку.

Хочемо відмітити, що дверці зроблені з алюмінію, а не з пластика (як це зустрічається дуже часто). Це дозволяє цьому елементу бути надійнішим.

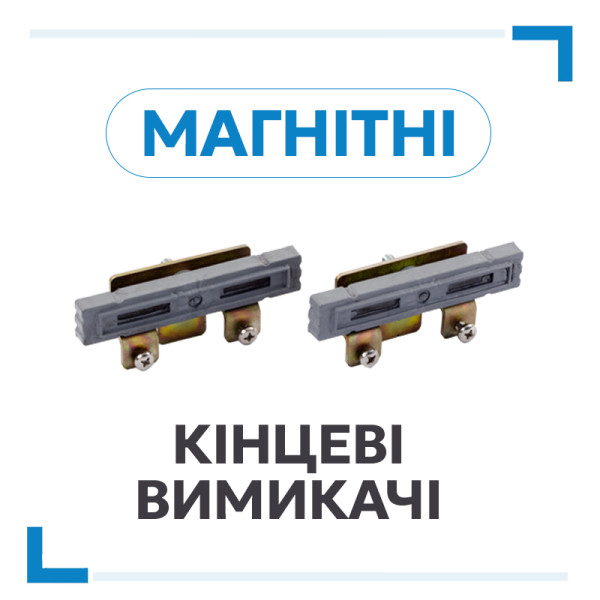

Магнітні кінцеві вимикачі

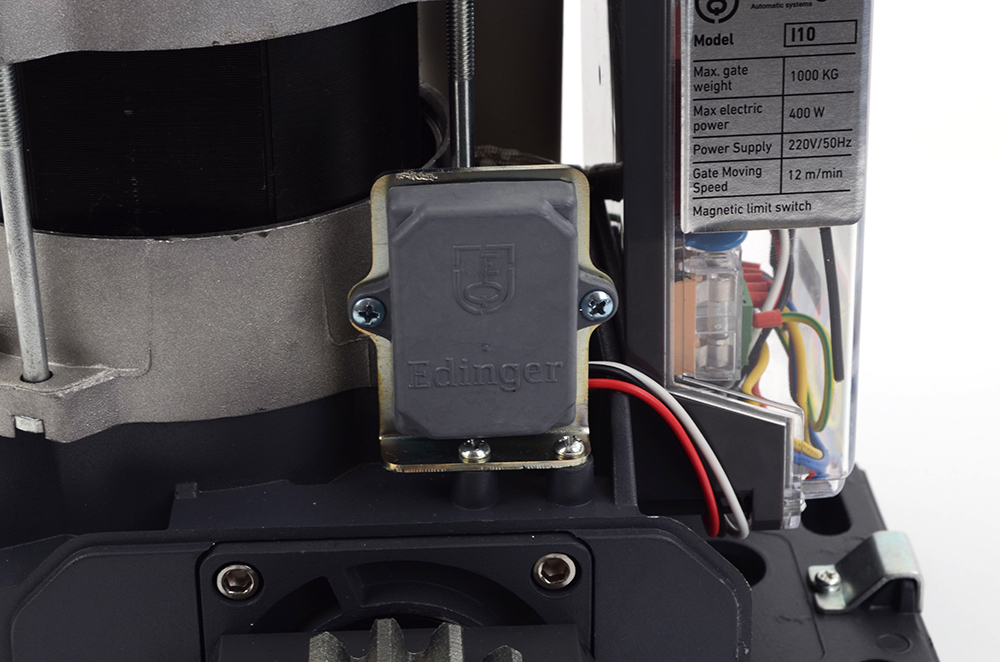

Давайте поговоримо про систему кінцевих вимикачів. Вона в даному випадку магнітна. У привід вбудований геркон, у якого усі контакти запаяні у вакуумі, так що пошкодити їх дуже складно.

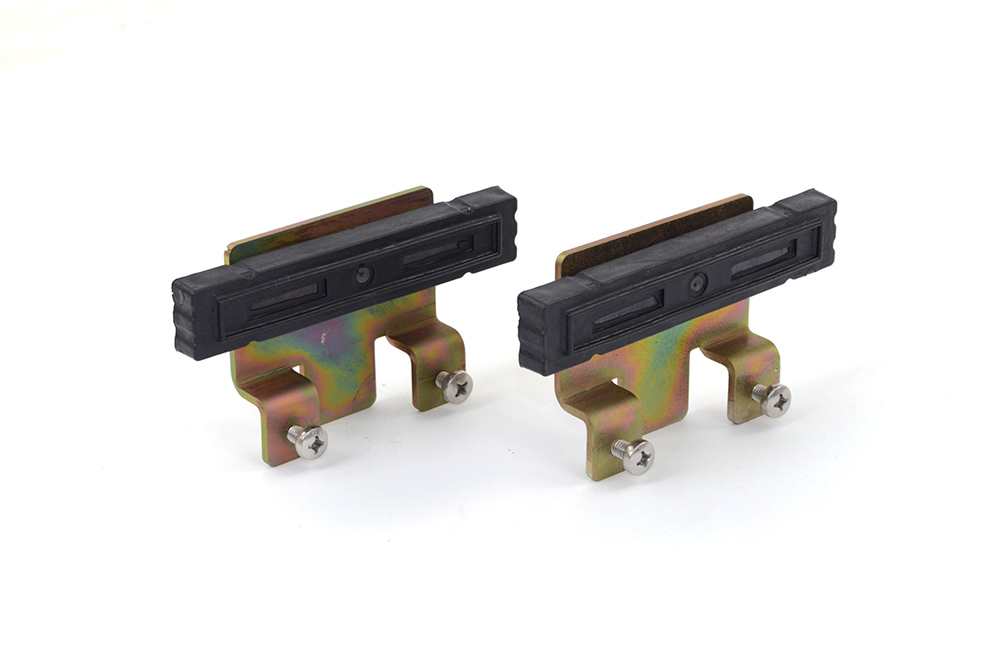

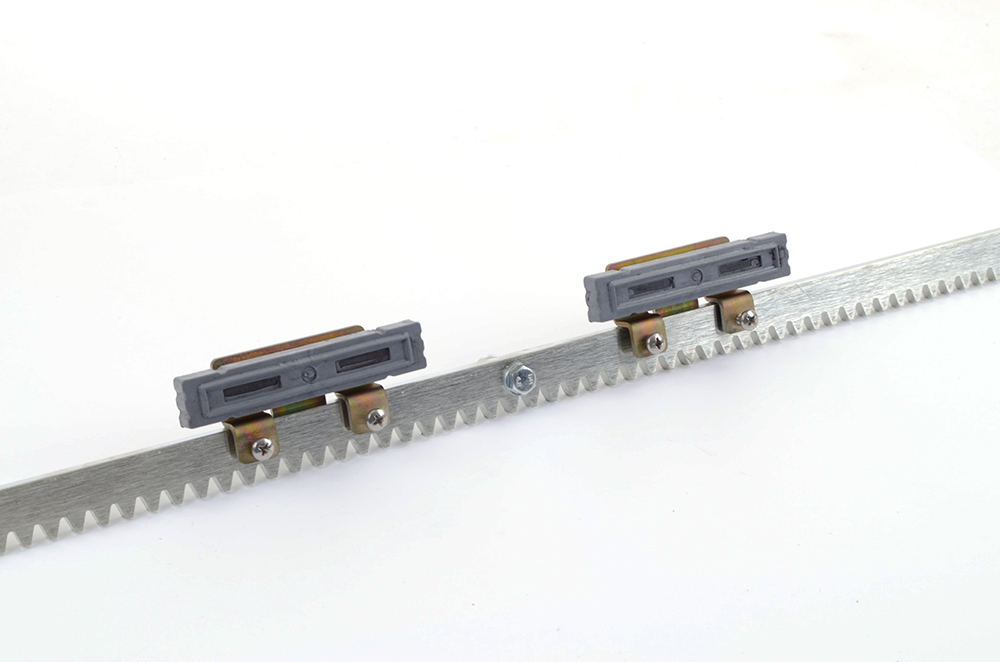

На зубчастій рейці кріпляться два магніти. Вони мають різну полярність, тому один відповідає за повне відкриття, а другий - за повне закриття воріт.

Магніти дуже хороші. Надійно кріпляться до рейки і не випадають зі своїх посадочних місць. Але найголовніша особливість цих елементів в тому, що їх можна регулювати по горизонталі.

Нам часто ставлять одне питання - чому ви продаєте автоматику тільки з магнітною системою і не використовуєте механічну? Вона ж дешевше? Відповідаємо: за роки роботи ми сильно розчарувалися в роботі механічних кінцевиків, які дуже погано працюють взимку, втомилися від скарг клієнтів і прийняли рішення продавати автоматику тільки з магнітними кінцевими вимикачами. Вони не підводять ніколи. Геркон спрацьовує на магнітне поле від магнітів і цьому ніщо не перешкоджає

Блок управління

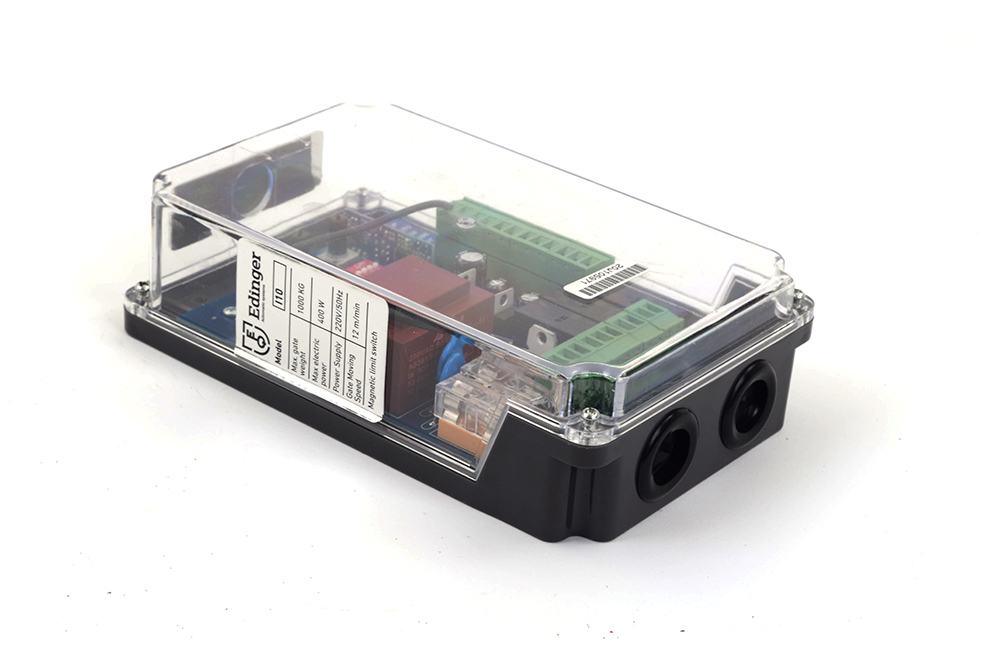

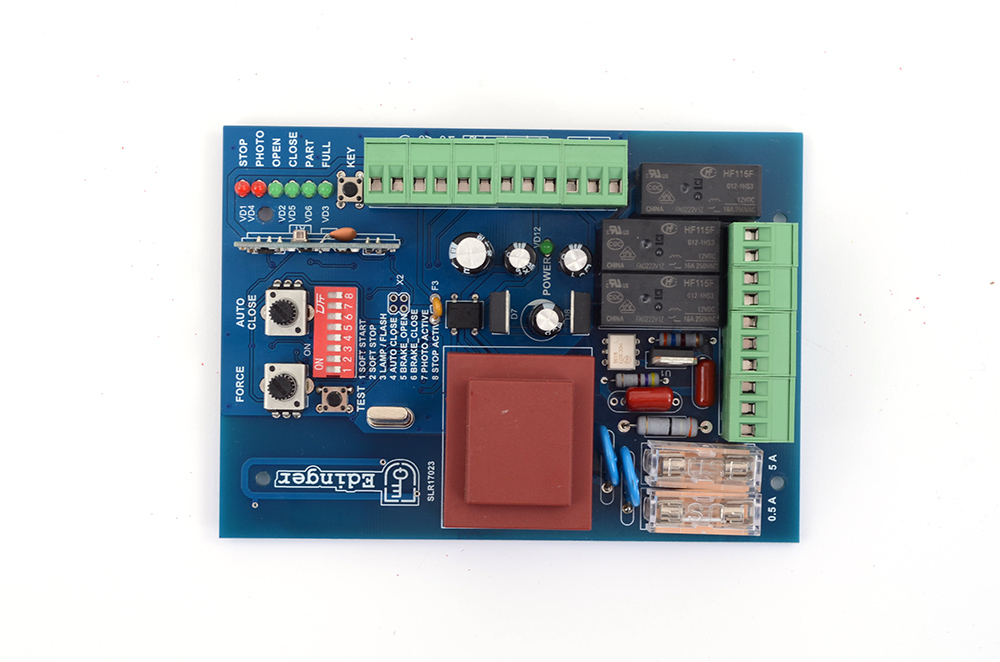

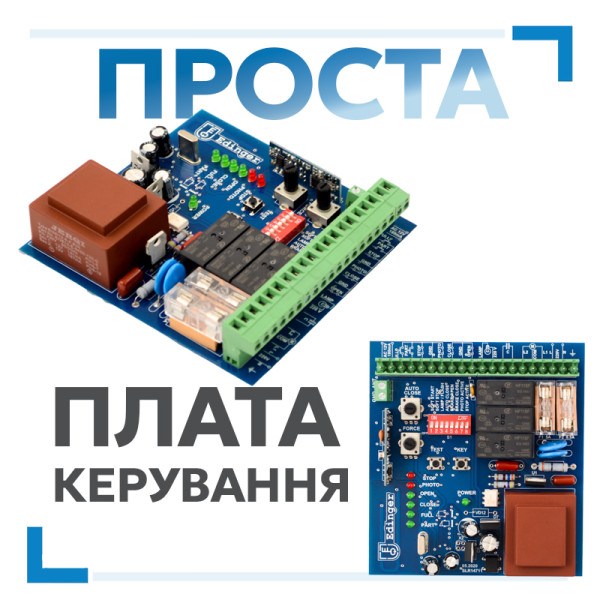

Як і усі аналогічні моделі автоматика Edinger I10 оснащена блоком управління вже вбудованим під кришку корпусу. Він представлений електронною платою, яка розміщена вертикально.

Для додаткового захисту від попадання всередину пилу, вологи і комах вона поміщена під пластикову прозору кришку.

Щоб налаштувати блок управління не треба її програмувати, усі налаштування заносяться механічним шляхом. Для цього на платі є різні елементи.

Так, клеми відповідають за підключення до плати дротів для живлення різних пристроїв і самого приводу. У нижній частині розташовані клемы для підключення самого приводу, а збоку - для підключення периферичних пристроїв.

Також є два резистори, покрутивши які можна задати силу двигуна (FORCE) і час, після якого запуститься автозакриття (AUTO CLOSE, тільки якщо dip-перемикач, що відповідає за цю функцію буде активний).

Окрім Dip-перемикача, що відповідає за автоматичне закривання коміра на платі також є і інші, такі як:

• - Плавний старт
• - Уповільнення по закінченню руху
• - Зміна режиму сигнальної лампи - мигання і постійне світло
• - Підключення/відключення фотоелементів
• - Підключення/відключення кнопки Стоп
• - Гальмо на відкривання
• - Гальмо на закривання.

Дві останні функції дозволяють погасити інерцію руху.

Також є дві кнопки. Одна (TEST) відповідає за навчання приводу під отвір, на якому встановлена автоматика Edinger I10. А друга (KEY) - за запис пультів в пам'ять приймача.

Висновки

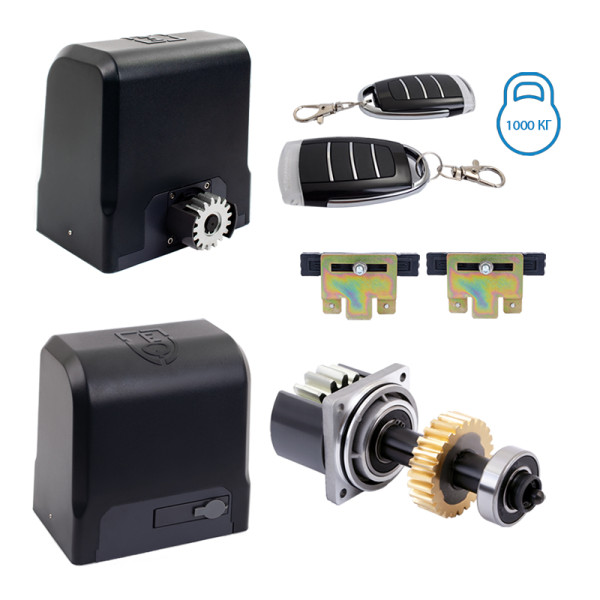

Edinger I10 -автоматика для відкатних воріт до 1000 кг побутового призначення. Має дуже багато плюсів, серед яких:

• - Дуже потужний двигун на 400 Вт.
• - Редуктор з черв'ячною передачею (бронзова шестерня на сталевому валу)
• - Металеві дверці для розблокування
• - Магнітні кінцеві вимикачі ідеальної конструкції, які працюють за будь-якої погоди
• - Плата управління володіє безліччю корисних функцій, проста в налаштуванні
• - Легко встановити самому без залучення фахівців з боку.
• - Акційна ціна

Кожен клієнт може знайти для себе відповідний комплект від мінімальної комплектації до люксовой. Доставку здійснюємо по усій Україні. У цьому нам допомагають компанії САТ, Деливери і Нова Пошта. Сплатити товар можна після отримання і огляду.
