EDINGER A8

* - При оплаті потрібно враховувати курс гривні щодо валюти в день, коли відбувається покупка

Відео огляд

Автоматика Edinger A6 – новинка на ринку ворітної техніки. Її можна використовувати на відкатних воротах довжиною до 5 метрів і з вагою стулки до 600 кг. Вартість даної автоматики дещо нижча, ніж у моделей від компанії Rotelli і Miller Technics. Звичайно, він дешевше не просто так в порівнянні з моделями даних виробників. Просто у приводу Edinger A6 слабкіший мотор, більш дрібні шестерні в редукторі. Тут все чесно – більш низька ціна пояснюється меншою потужністю і розмірами двигуна, меншими розмірами шестерень в редукторі, загальною меншою вагою всього приводу.

Що входить в комплект?

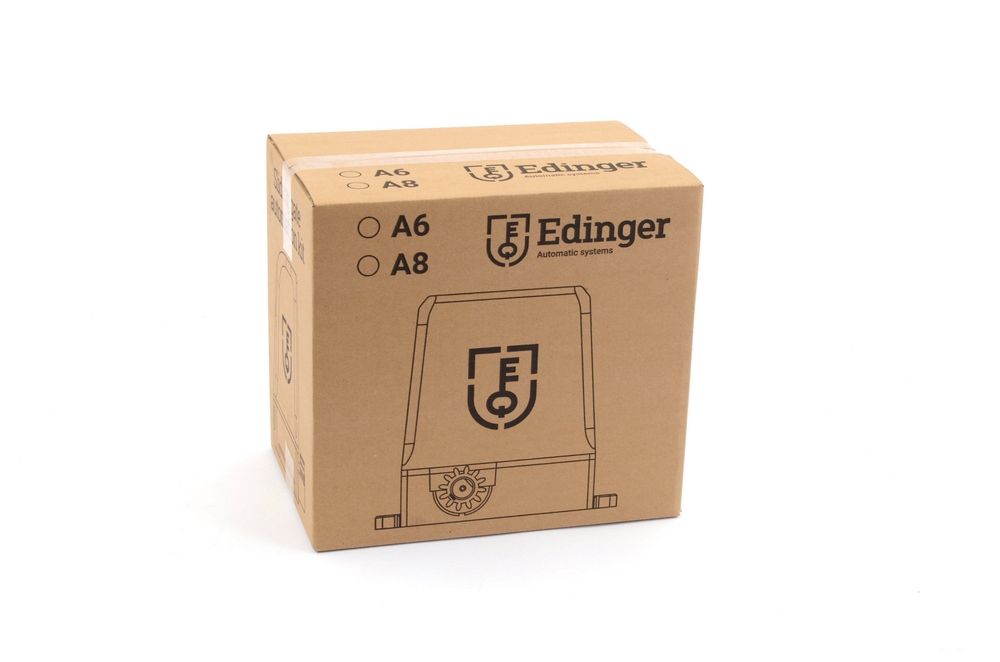

Автоматика Edinger A6 знаходиться в коробці з картону, яка має пісочний колір

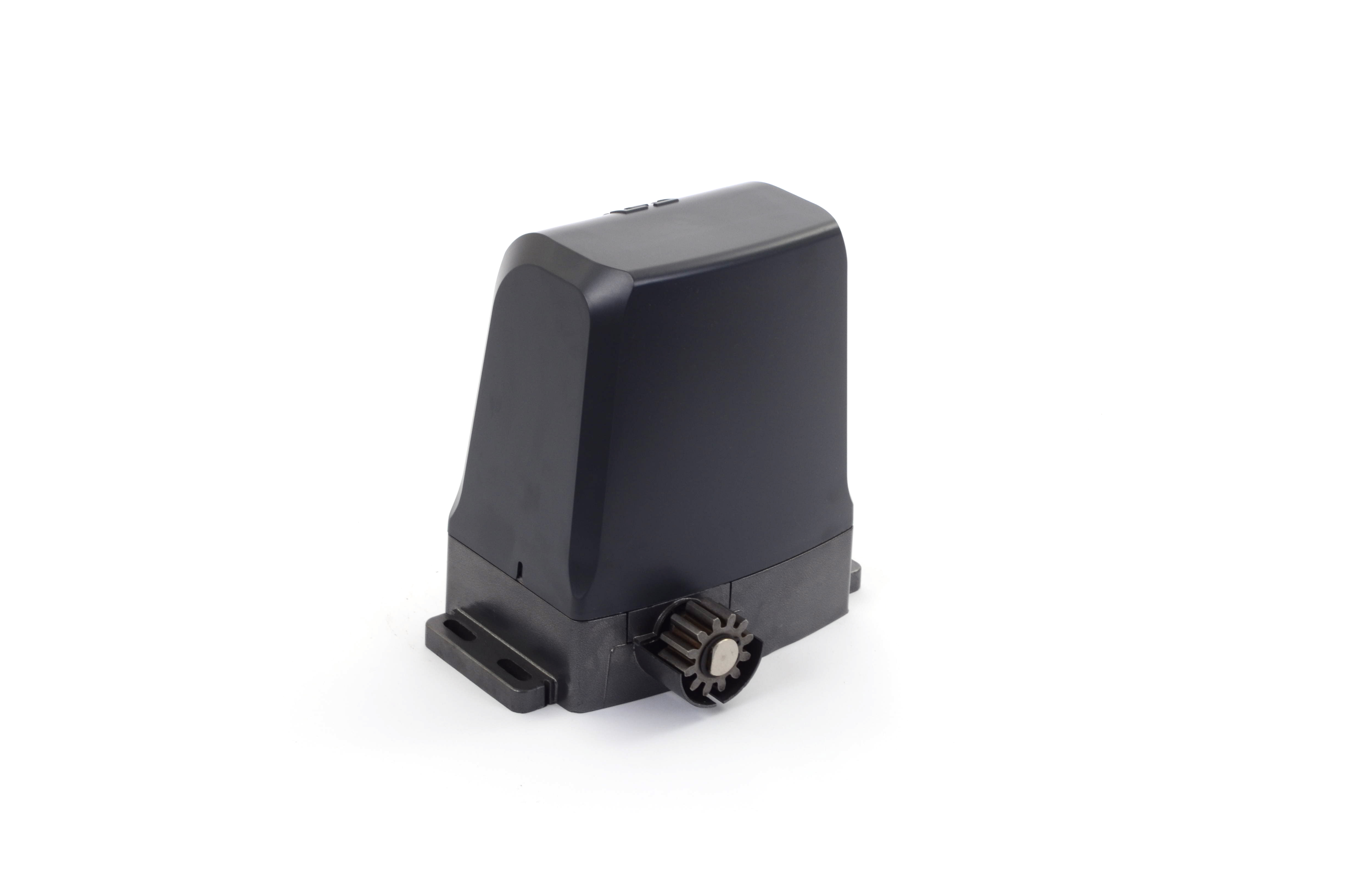

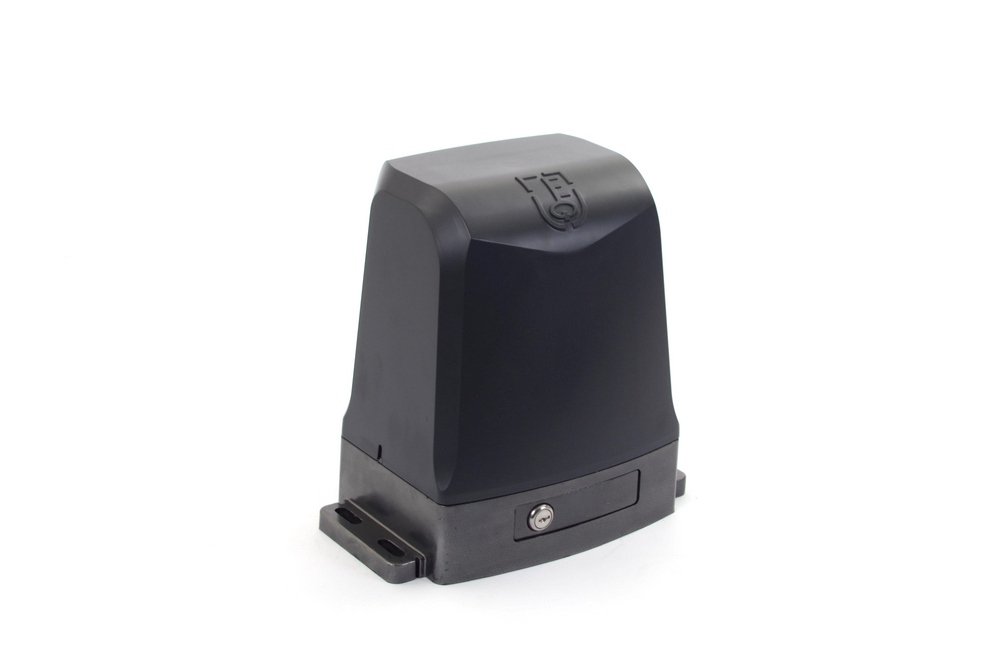

До складу даної автоматики входить привід Edinger A6

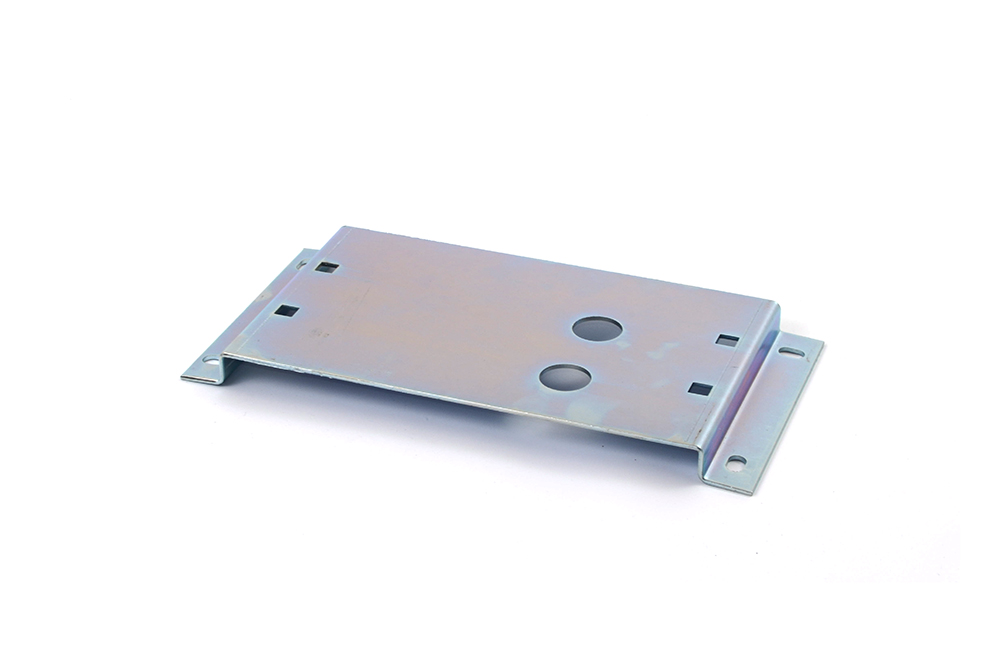

Для його установки в комплекті знаходиться монтажна основа, яка виготовлена з оцинкованої сталі

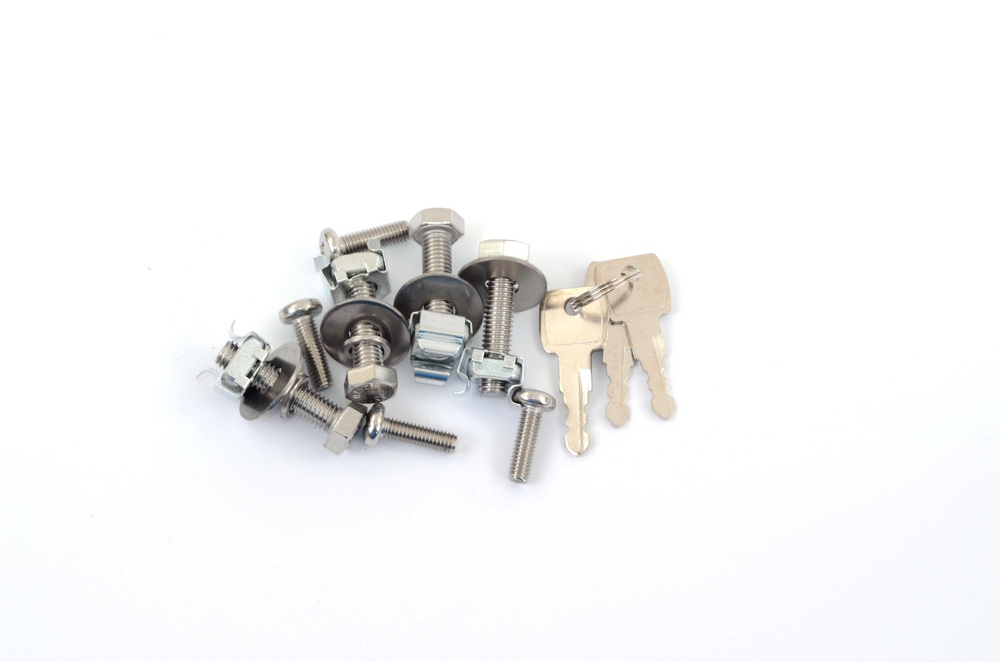

Також є елементи кріплення і ключі для переведення автоматики Edinger A6 з автоматичного у ручний режим і назад.

А для зупинки роботи приводу в крайніх точках в комплекті є кінцеві вимикачі магнітного типу.

Для управління роботою автоматики є один пульт дистанційного керування

Пара фотоелементів безпеки – приймач і передавач

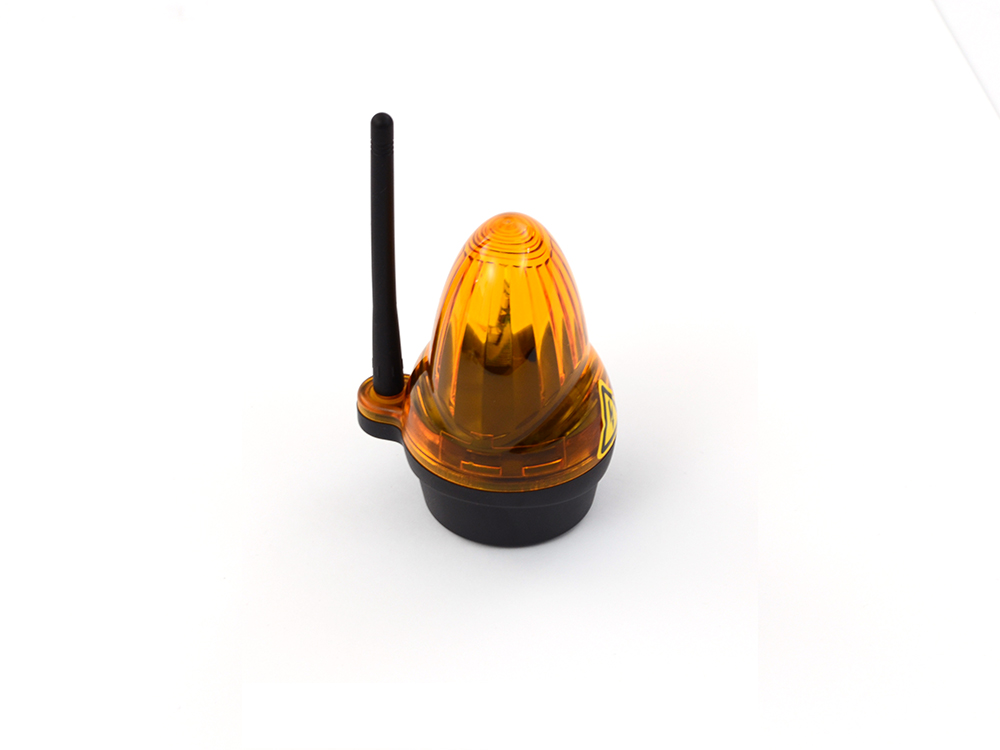

Cигнальна лампа

Потужність двигуна автоматики Edinger A6

Потужність двигуна приводу Edinger A6 становить 200 Вт. Це звичайно ж менше, ніж у тої ж Rotelli, але тим не менш її достатньо, щоб пересувати ворота довжиною до 5 метрів.

Повірте, 200 Вт – це не мало. У багатьох італійських моделей з двигунами на 24 вольта потужність мотора не перевищує 20-30 Вт. Ми не будемо називати ці марки, оскільки це викликає бурю негативних емоцій у продавців цієї техніки.

Навіть приводи з потужністю моторів в 20-30 Ватт худо-бідно, але пересувають ворота. Зазвичай до перших заморозків власник такої автоматики підступу не помічає, йому здається, що у нього найкращий привід для воріт в світі. Але як тільки буде перший нічний приморозок, такий привід капітулює – йому банально не вистачає сили зірвати примерзлий стулку. Тому ми рекомендуємо ставити навіть на найлегші ворота приводи потужністю від 150Вт і вище. Але тут варто врахувати, що йдеться про реальну потужності, а не про ту потужності, яка написана на етикетці.

Так ось, в приводі Edinger A6 ми маємо потужність в 200 Вт, і її досить, щоб управляти будь-якими легкими воротами з відносно невеликою довжиною. Якщо ж у вас великі промислові ворота то ми рекомендуємо Miller Technics 1000 або Rotelli 2000 PRO.

Цей же привід призначений для приватного сектора, він підійде переважній більшості воріт, які зустрічаються в нашій країні.

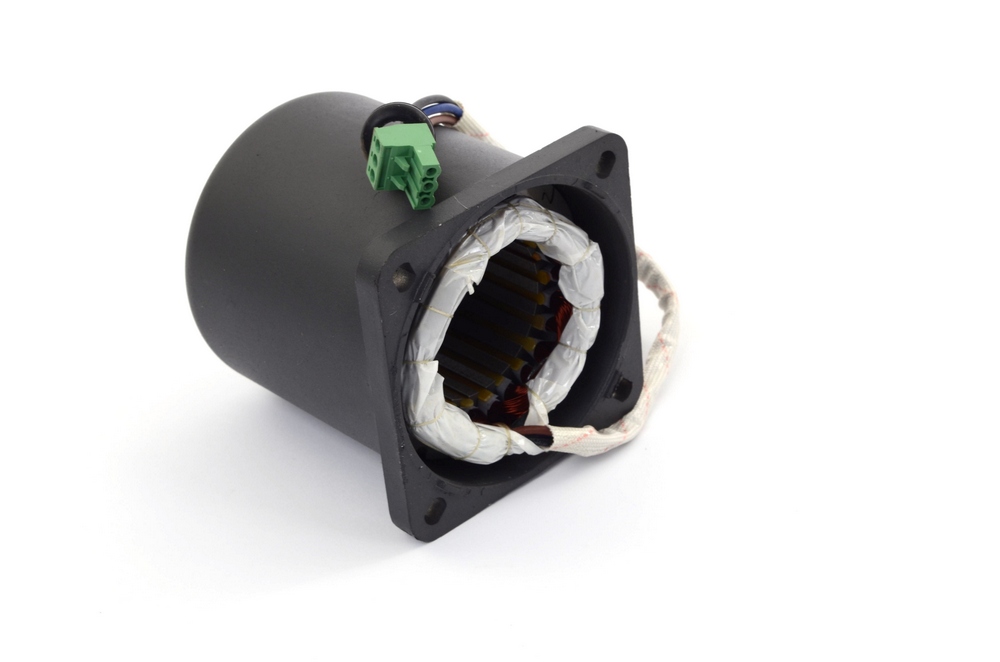

У приводі Edinger A6 використовується асинхронний мотор, який намотаний міддю. Це добре, тому що вона краще протистоїть різним навантаженням. Якщо ж обмотка була з алюмінізованого дроту, то такий двигун буде бояться перевантажень. Також є термодатчик, так що такий мотор запороти практично неможливо.

Використання пластика неприпустимо !!!

В автоматиці Edinger A6 використовуються тільки деталі з металу. Пластика в ньому не зустрінеш. Так, шестерні за розміром дещо менші, ніж у того ж Miller Technics 1000 і спочатку нас трохи це збентежило. Здавалося, що вони не зможуть витримати великої кількості циклів закривання і відкривання.

Тому ми виготовили спеціальний стенд для ресурсних випробувань – привід по спеціальних рейках тягає важкий бетонний блок вагою майже в тонну. У день він запускається 864 рази!

Дане випробування з приводом Edinger A6 ми проводимо вже 5 місяців, тобто за цей час він запускався 864 * 30 * 6 = 155 520 разів! Але при цьому двигун навіть не показує жодних ознак втоми!

Якщо врахувати, що середньостатистична людина відкриває і закриває ворота два рази в день (так, звичайно, іноді кількість циклів буде більше, а іноді може і взагалі не бути), то за один рік ваші ворота відкриються/закриються 365 * 4 = 1460 разів.

Розділимо 155520 на 1460 ми отримаємо 106 років користування воротами середньою людиною.

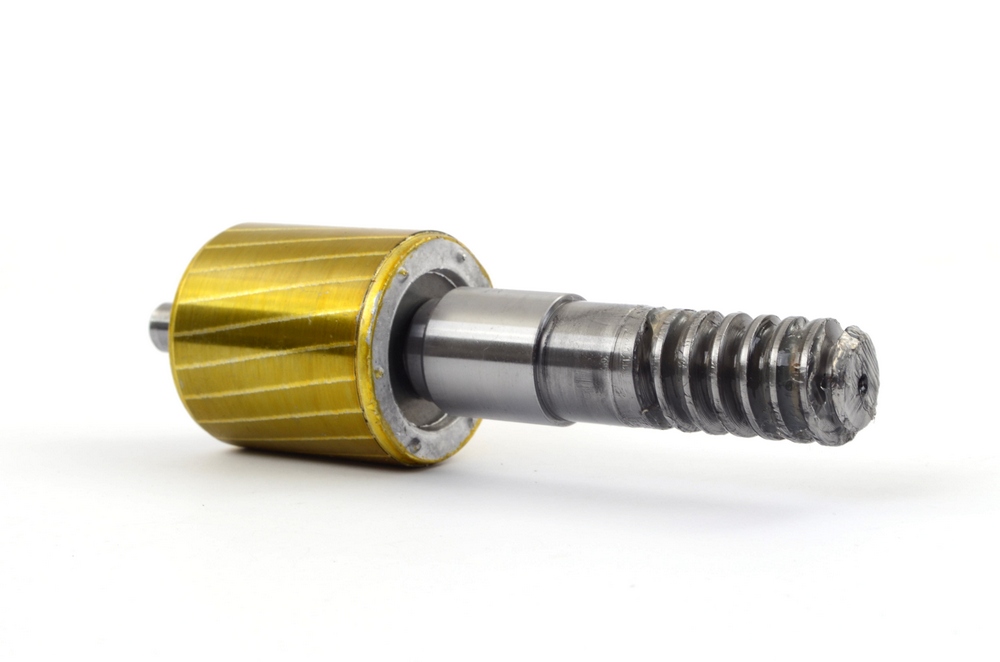

Що стосується ротора, то ви не побачите на ньому щіткового вузла. Це безщітковий мотор асинхронного типу. Тобто в моторові Edinger A6 нічому зношуватися. Єдине, що може зноситься – це підшипники, які встановлені на самому моторові.

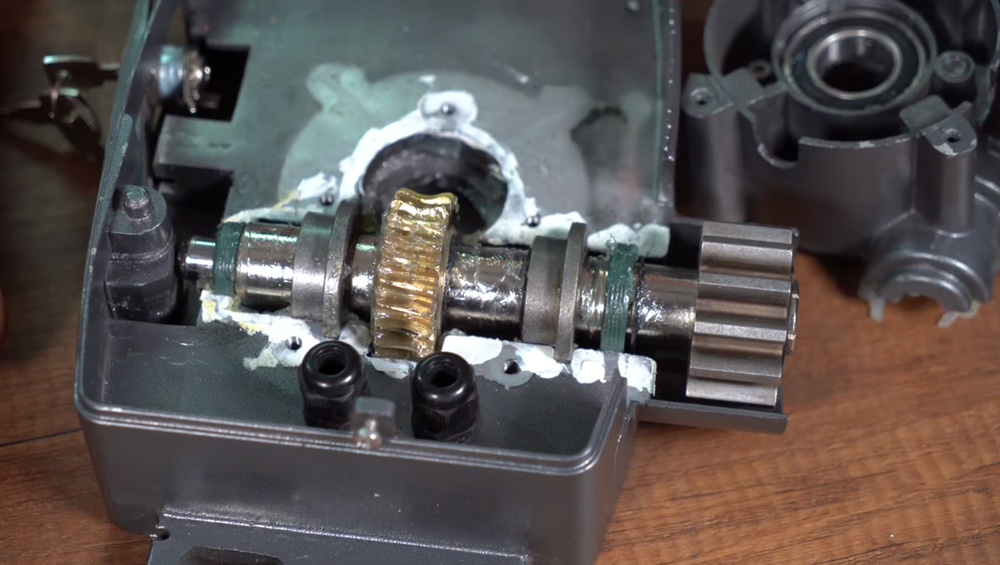

Для змазування деталей на вторинному валу використовується низькотемпературна силіконова змазка. Вона дуже добре переносить низькі температури і не перетворюється в парафін.

На кінцях вторинного валу є гумовометалеві сальники, які запобігають потраплянню всередину пилу і вологи.

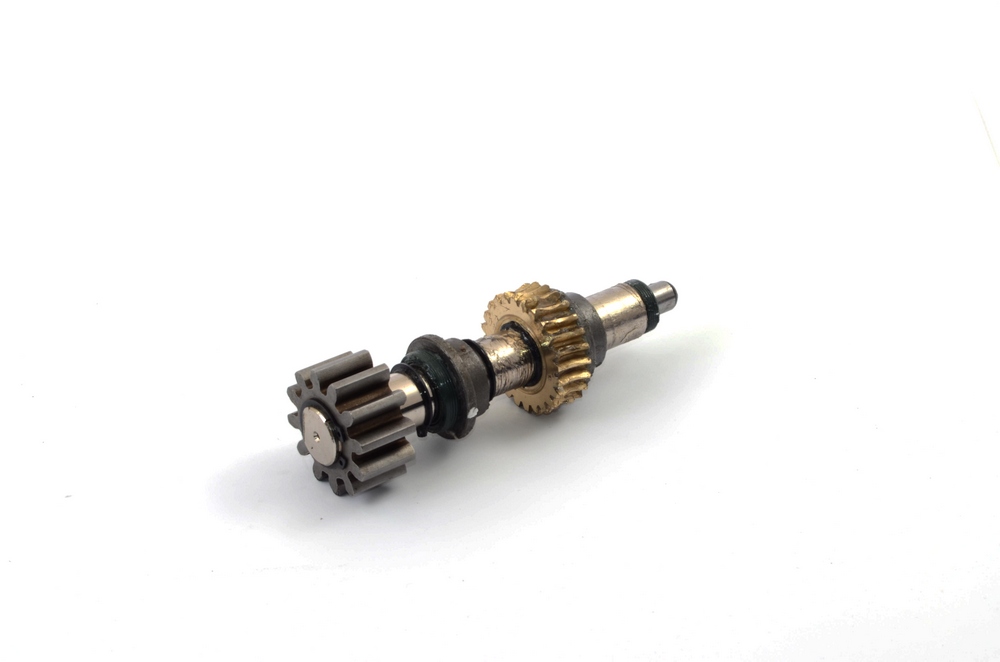

На валу використовується бронзова ведена шестерня. Пара бронза-сталь найвдаліша, оскільки в такому випадку вони менше зношуються.

Блок керування

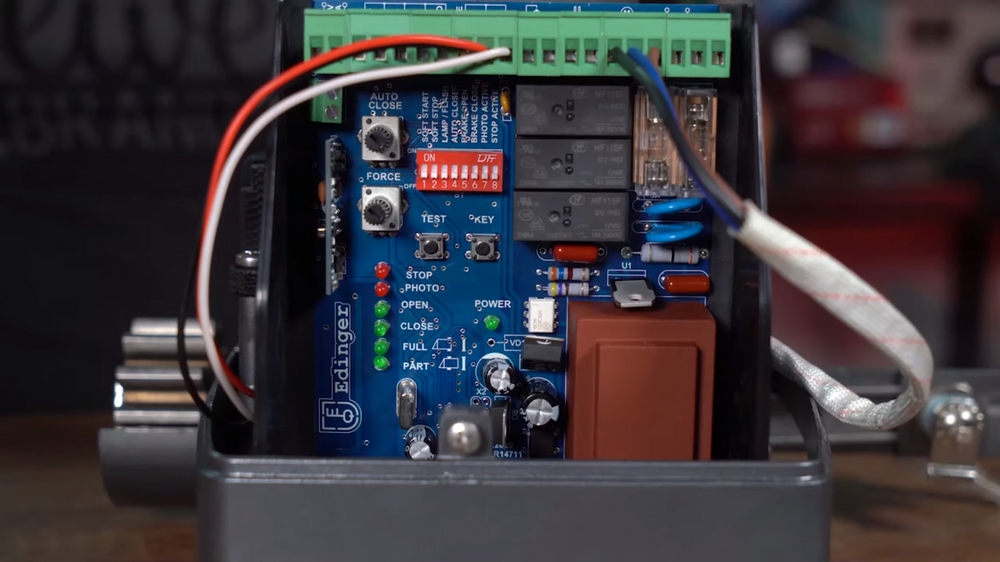

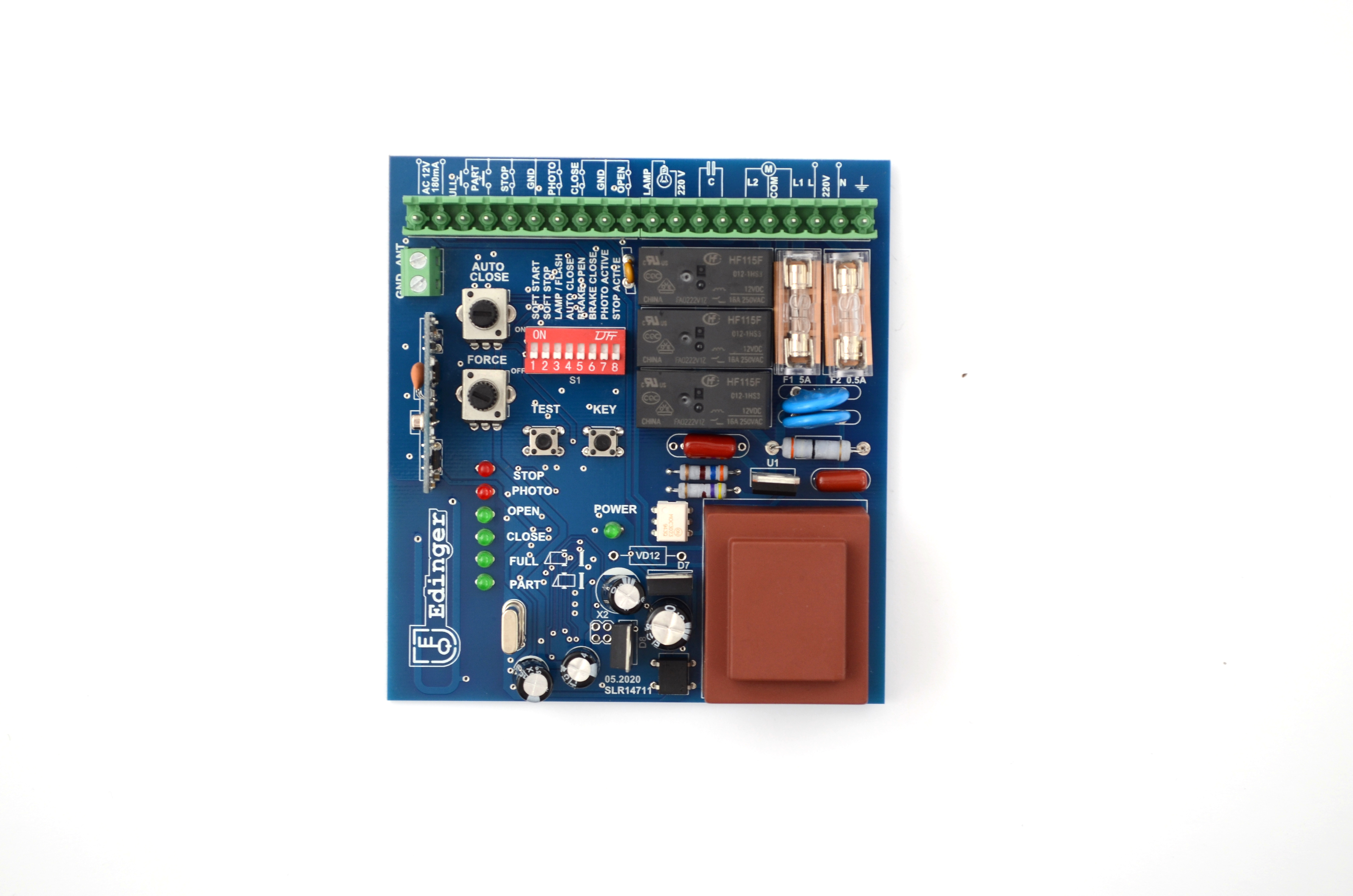

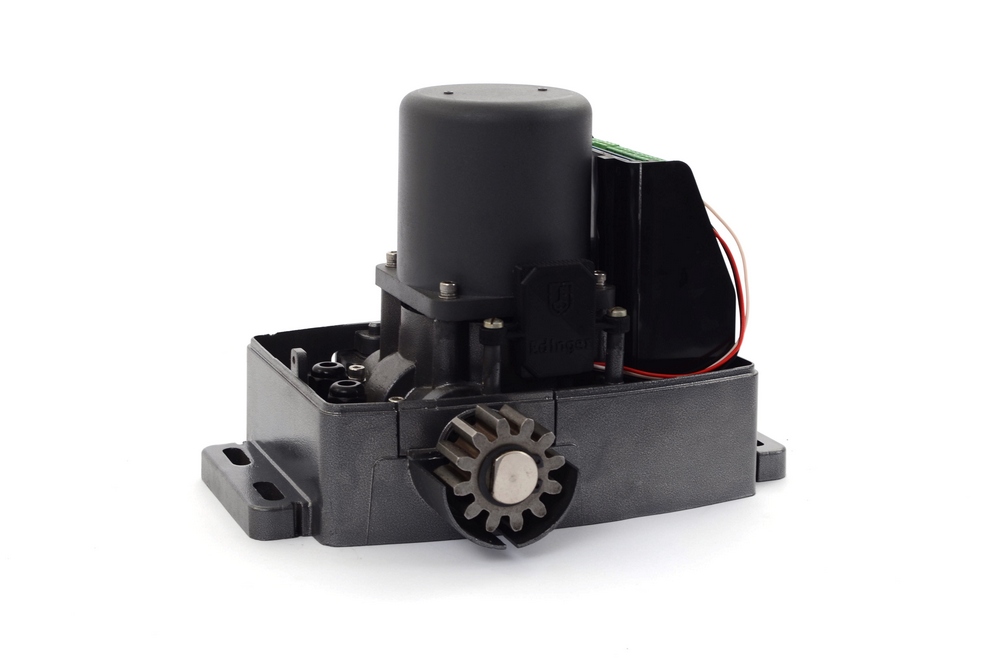

Автоматика Edinger A6 під кришкою приводу крім мотора має ще і блок управління. Він представлений електронною платою, яка розташовується вертикально. На даній платі дуже зручне розташування контактів для підключення проводів. Вони всі знаходяться вгорі.

На платі є резистор, за допомогою якого можна відрегулювати силу мотора. Також є можливість навчити привід під ваш розмір отвору. Для цього після установки магнітних кінцевих вимикачів ви натискаєте на платі кнопку TEST і ворота відкриваються і закриваються. Привід «запам'ятовує» цей час роботи і в подальшому якщо раптом не спрацює кінцевий вимикач двигун зупинить свою роботу після проходження цього періоду часу.

Які ж функції закладені на плату управління Edinger A6?

1. М'який старт. На початку руху мотор розганяється плавно. Але дана функція шкідлива взимку, оскільки в разі, коли ворота примерзнуть приводу може не вистачити потужності при плавному старті, щоб зірвати стулку з місця.

2. Уповільнення в ході завершення роботи. Коли ворота підходять до крайніх точками вони пригальмовують і більш плавно в'їжджають в уловлювач.

3. Режим миготіння сигнальної лампи. Можна вибрати як буде світити лампа – переривчасто або постійним світлом.

4. Автоматичне закриття

5. Гальмо на закриття і на відкриття. Якщо ви активуєте за допомогою dip-перемикачів ці функції, то коли магнітний кінцевик підійде до геркона, то у вас відбудеться не тільки зупинка роботи мотора, але і не великий реверс назад. Це дозволяє погасити інерцію воріт, адже вони можуть по інерції проїхати ще якусь відстань.

6. Функції фотоелементів і стопа. Вони активуються тільки в тому випадку, коли ви підключаєте датчики безпеки. Якщо у вас немає датчиків або ж вони з якоїсь причини не працюють, то вже не потрібно встановлювати перемички на місці їх підключення, а досить просто відключити або включити дані dip-перемикачі.

Всі написи на платі управління дуже інформативні і зроблені великим шрифтом, так що їх добре видно. Також є світлодіоди, які просигналізують про наявність будь-яких проблем з периферійними пристроями.

Механізм розблокування

Так як привід Edinger A6 володіє черв'ячною передачею, то він має спеціальний механізм розблокування. Справа в тому, що при даному типі передачі після зупинки руху воріт в приводі блокуються шестірні, тому зрушити стулку руками не вийде. А раптом відключать електрику, тоді що робити?

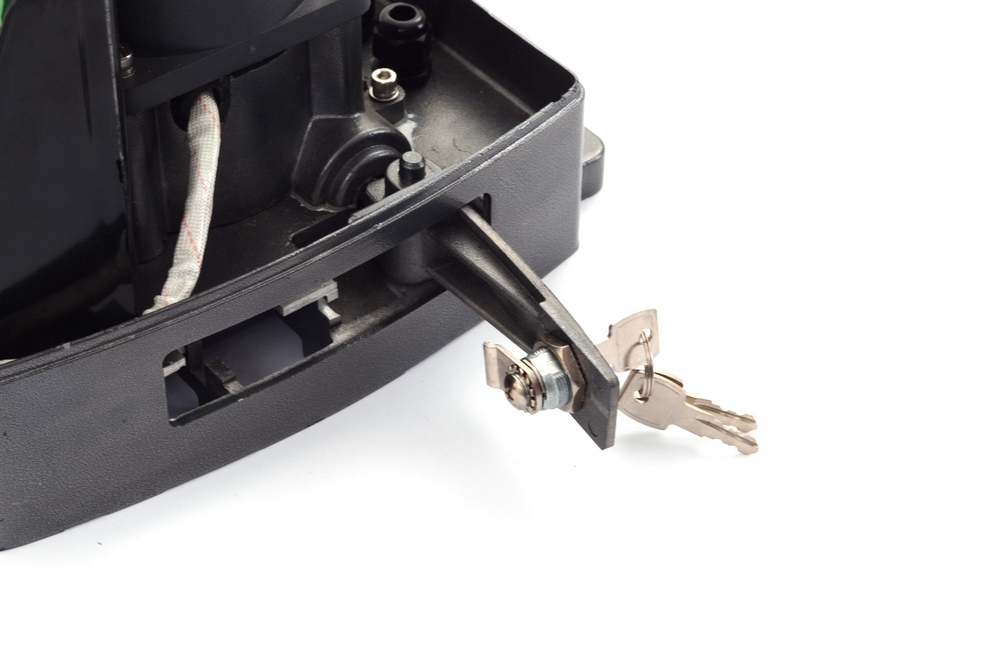

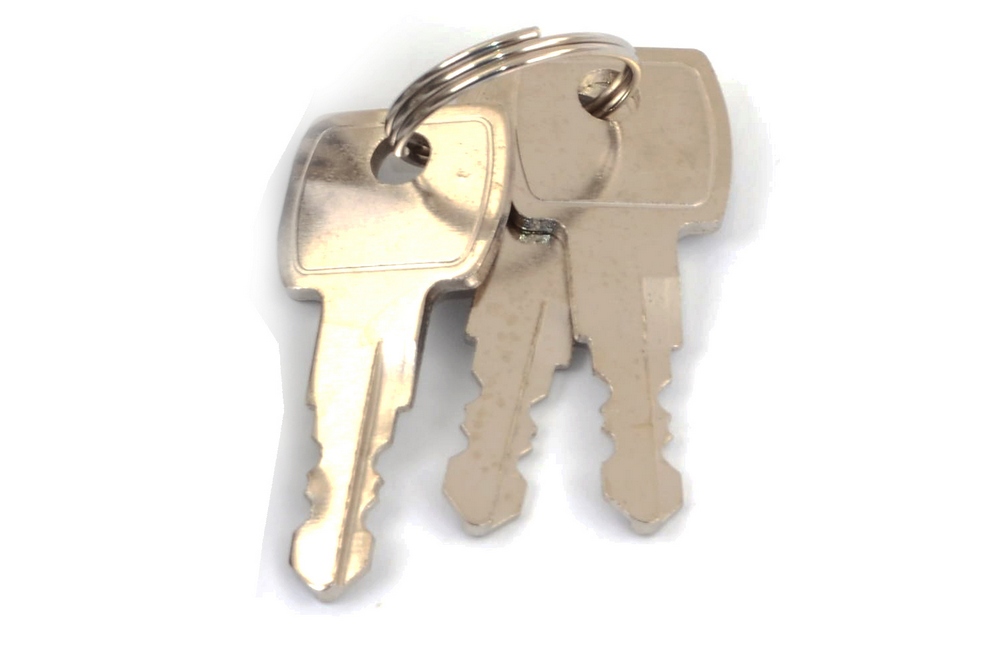

На ці випадки був розроблений механізм переведення автоматики з автоматичного режиму в ручний і навпаки. У комплекті є ключ (три штуки), який вставляється в отвір в передній частині приводу. Далі його повертають і відкривають дверцята. При цьому шестерня розблокується і ворота можна буде відкривати і закривати вручну. Щоб повернути привід назад в автоматичний режим ці дверцята потрібно закрити і повернути ключ назад.

Дуже добре, що ручка розблокування зроблена з алюмінію, а не з пластика як у багатьох моделях. Адже ці пластикові дверцята дуже швидко ламаються і саме з їх поломкою звертаються найчастіше.

Кінцеві вимикачі

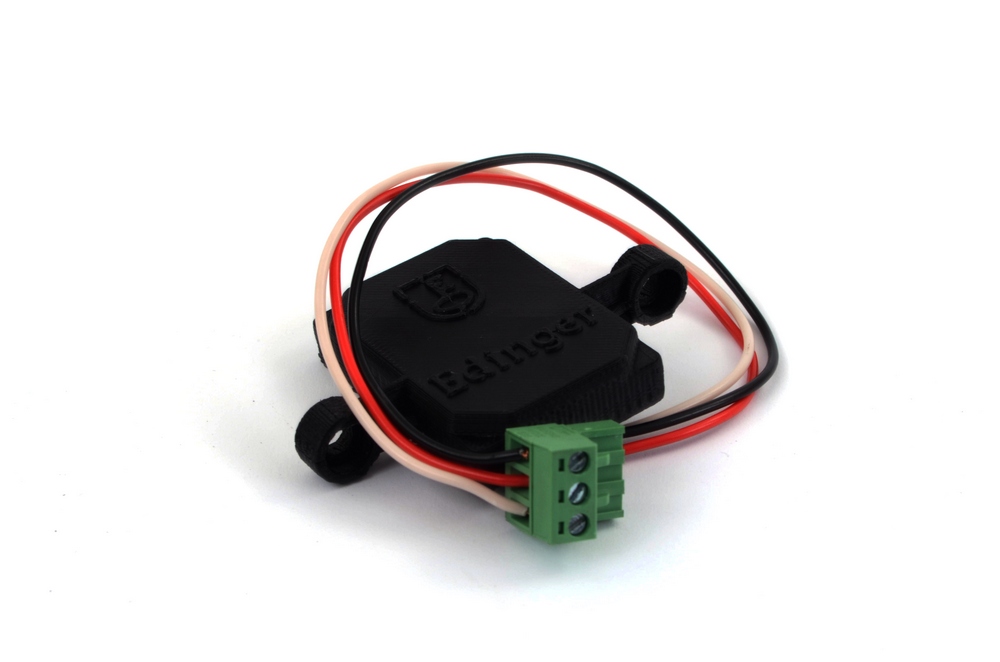

Автоматика Edinger A6 має магнітну систему кінцевих вимикачів. Усередині приводу знаходиться спеціальний геркон, який спрацьовує на магнітне поле.

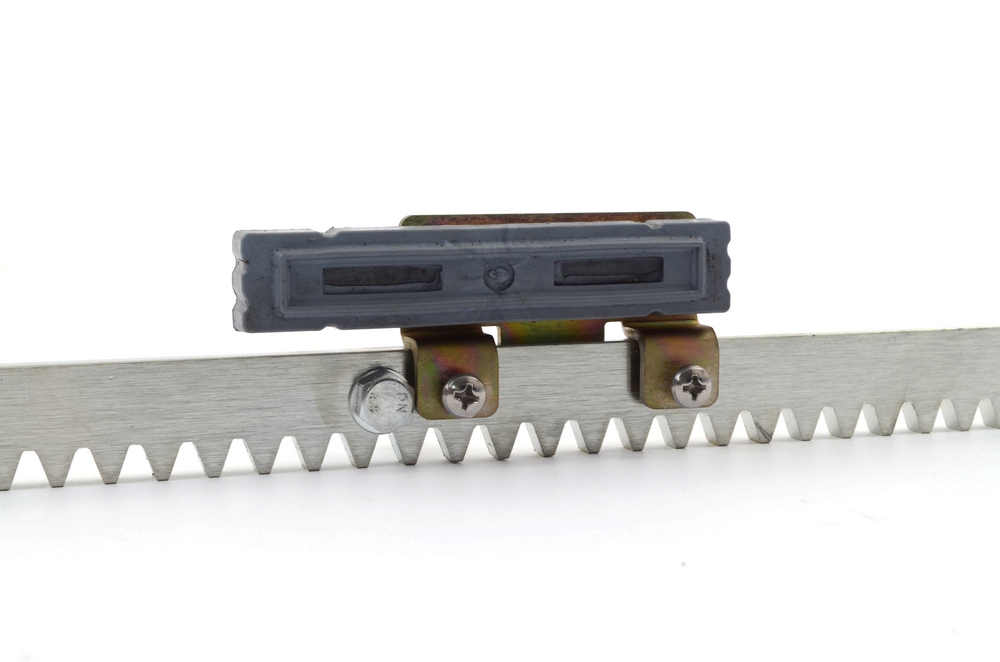

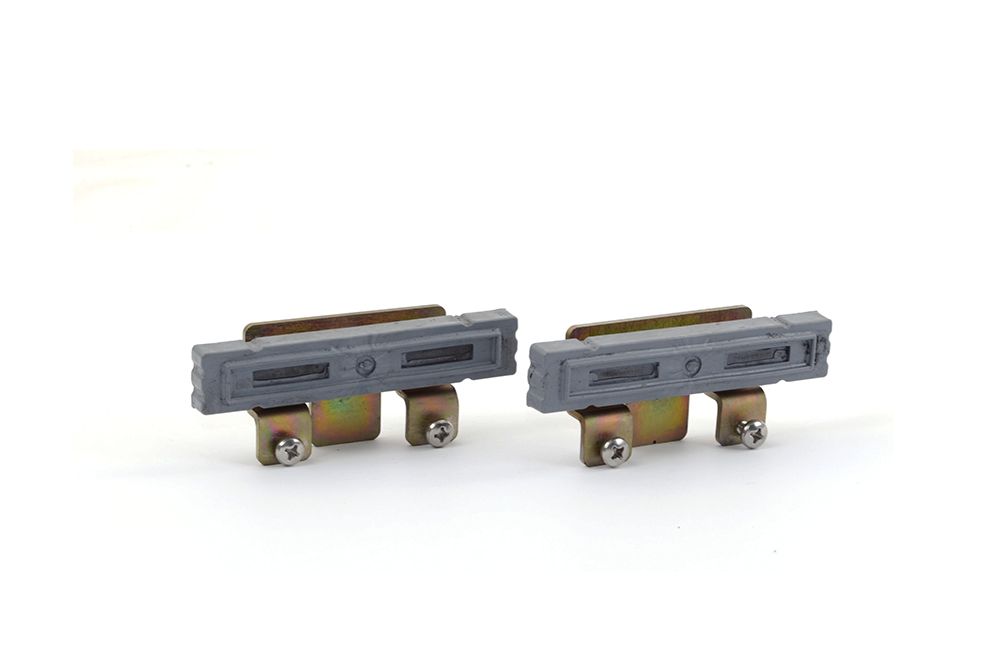

На зубчасту рейку встановлюються два магніти, які і будуть впливати на геркон.

Перевага магнітів Edinger A6 в тому, що їх можна регулювати горизонтально. У решті моделей вони регулюються тільки по висоті (вертикалі). А ще вони дуже довгі, так що навіть якщо ваші ворота по інерції проїдуть ще якусь відстань, вони все одно виявляться навпроти магнітів.

Доставка і оплата

Автоматику Edinger A6 ми можемо доставити в будь-яке місто України транспортною компанією. Також ви можете забрати даний привід у нас на складі, який знаходиться на бульварі Академіка Вернадського, 36В.

Що стосується оплати, то ви оплачуєте товар тільки тоді, коли він приходить на відділення обраної вами транспортної компанії і тільки після огляду товару.
