АВТОМАТИКА ДЛЯ РОЗПАШНИХ ВОРІТ EDINGER E6

Edinger E6 - модель автоматики лінійного типу, яка встановлюється на розсувні ворота, стулки яких мають ширину до 4,5 метра.

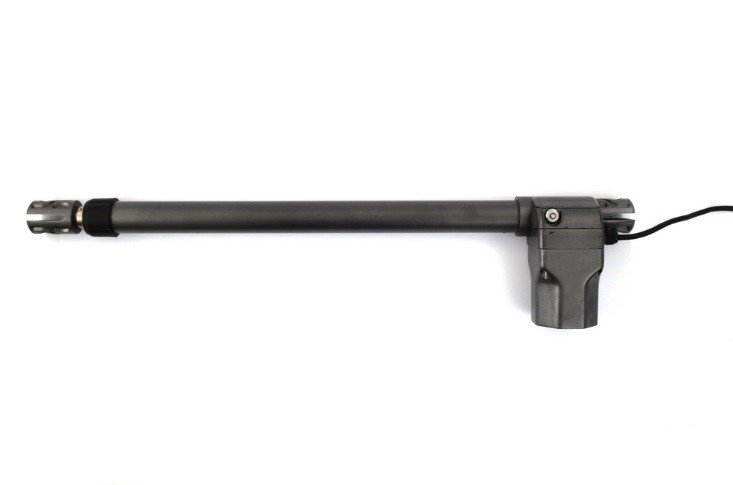

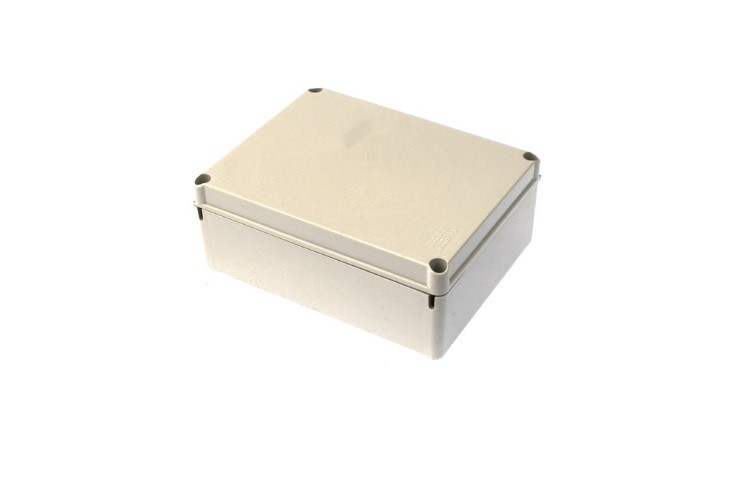

Комплект Edinger E6 MAXI Привід лівий Привід правий Блок управління з вбудованим приймачем (1 шт.) Комплект фотоелементів безпеки 1 шт.) Сигнальна лампа (1 шт.) Пульт Д / У 4-х канальний (1 шт.)

Ціна комплекту   310 Євро

- автоматика повинна бути потужною (І підбирати потрібно з запасом)

- тільки метал в редукторі

- проста самостійна установка

- повинна підходити на широкі стовпи при відкриванні всередину

І давайте подивимося як до цих вимог підходить ця модель

1) ПОТУЖНІСТЬ ДВИГУНА

Чому важлива потужність - думаю вам не потрібно розповідати...

Взимку навантаження на приводи збільшується в рази. І якщо ви хочете щоб ворота відкривалися не тільки влітку, то краще підібрати потужну модель.

Але найголовніше - це вітрове навантаження. В Європі прийнято робити не великі ворота зашиті сіткою або іншим матеріалом, що продувається. У нас - роблять ворота мінімум 4 метри шириною і зашивають наглухо профнастилом або полікарбонатом. При цьому навантаження на приводи збільшується в рази. Зазвичай вітрове навантаження розраховують як 50 кг на 1 метр квадратний. Тобто мінімум по 200 кг якщо стулка 2 * 2. Але якщо у вас будинок в полі або біля річки, то навантаження потрібно збільшити в 1,5-2 рази

Потужності цієї моделі вистачить на 2 комплекти  - 350 Ватт одного двигуна.

Ось так виглядає статор цього двигуна.

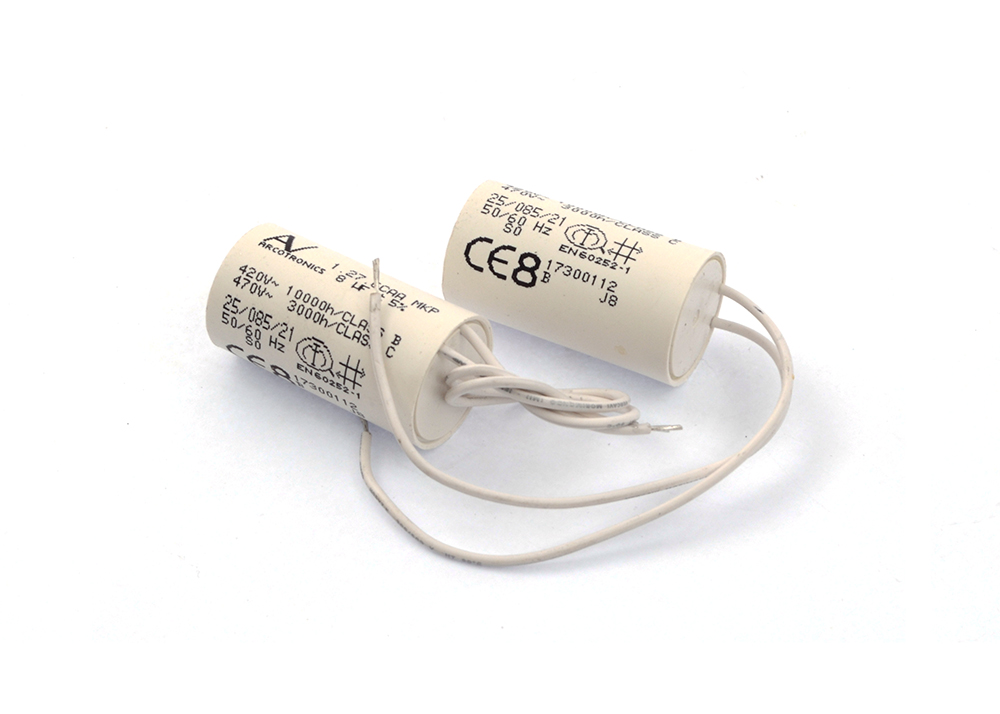

До речі конденсатори так само вказують на дуже високу потужність - в даному випадку вони на 8 мФ. Конденсатор зазвичай підбирають відповідно до потужності двигуна.

А якщо ще врахувати те, що шток довше аналогів на 200 мм (у Edinger шток 500 мм у багатьох аналогів 300 мм). Тобто привід буде на 400 мм (40 см) далі тримати стулку. Спробуйте відкрити двері тримаючи їх біля петель. Важко? А тепер ближче до краю - легше? Так само і приводу. Чим він довший тим легше справлятися з вітровим навантаженням і снігом взимку

2) РЕДУКТОР.

Потужний двигун - може стати проблемою якщо в приводі пластиковий редуктор. Двигун сам зламає шестерні якщо буде вітер тиснути на стулку при відкриванні або ворота будуть загрібати сніг.

Чому ставлять пластик? Знову ж бо в Європі ворота маленькі і легкі (+ у них снігу сильно менше). Їм не те що потужний двигун не потрібен але і металевий редуктор теж.

Ну а для виробника робити металеві шестерні, значить зменшити свій заробіток на 15-20 Євро. Саме стільки коштує пара хороших бронзових шестерень.

А тепер давайте подивимося що всередині цієї моделі

Шестерня в редукторі як ви бачите бронзова. Сталевий черв'ячний механізм і бронзова шестерня це кращий варіант пари для редуктора. Бронза більш м'яка і вона притирається до сталевого черв'яка і служить максимально довго. Якщо поставити два матеріалу однакової міцності (наприклад сталь) то зітруться обидві деталі.

І дуже важливо, що масла не шкодують. Якщо покласти мало масла, то зітреться будь-яка шестерня.

Але це ще не все

Каретка яка ходить по штоку теж бронзова - таке є тільки в промислових і супер дорогих моделях. Для вас це означає що термін служби збільшується в рази.

Такого ви не зустрінете в інших моделях. На жаль у всіх моделях каретки пластикові.

Але вал так само повинен бути посиленим - в даному випадку діаметр 16 мм (14 і 12 мм у аналогів)

Тепер ви розумієте чому Edinger називають «Бомба»?

Ось чому один привід важить 6,65 кг. При тому що аналоги 4-5 кг.

3) ПРОСТА УСТАНОВКА

Якось забагато переваг для однієї моделі... Але ви ще не бачили плату управління...

Я переставив майже всі моделі які є на ринку - мене завжди дивувало, навіщо робити такі складні плати? Що б монтажникам було чим зайнятися?

Але ця плата розрахована на самостійну установку, причому не фахівцем.

Коли я на неї дивлюся - перша аналогія це «бабушкофони». Всі написи крупно, дуже зрозуміло. Інструкція взагалі не потрібна.

Для порівняння плата іншого виробника - трохи складніше правда?

Давайте ще раз розглянемо плату і чисто інтуїтивно зрозуміємо що куди

Увага тут тільки одна кнопка!

І вона для прописування пультів. Помилитися просто неможливо

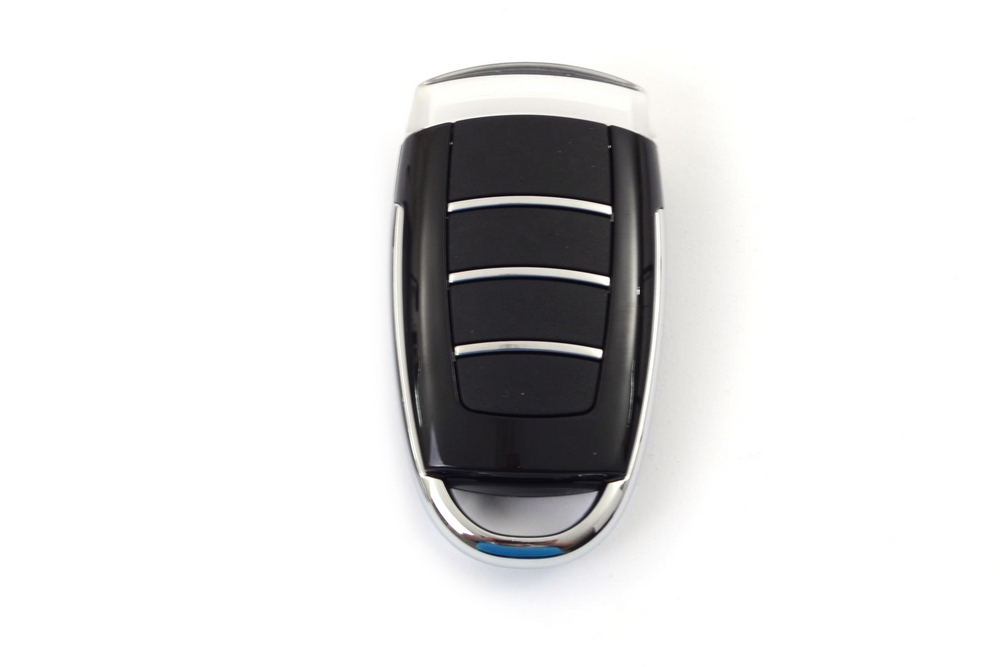

Пульти, до речі, в комплекті с автоматикою Edinger E5 дуже хороші. Вони 4-х канальні, а це значить, що їх можна використовувати для  керування одразу декількома автоматичними системами.

Дві верхні крутілочкі (Motor1 Motor2) - з їх допомогою виставляємо час роботи двигунів

ПІДКЛЮЧЕННЯ

Живлення - Line + COM

COM1 + Open1 + Close1 - 1й двигун

COM2 + Open2 + Close2 - 2й двигун

Com + Lamp - Лампа

АС12V - 2 контакти живлення аксесуарів

Photo + GND - підключення фотоелементів безпеки

Все інше інтуїтивно зрозуміло - взагалі інструкція практично не потрібна. Але вона є і дуже докладна

4) МОЖНА ВСТАНОВЛЮВАТИ НА ШИРОКІ СТОВПИ ПРИ ВІДКРИВАННІ ВСЕРЕДИНУ

При відкриванні всередину у багатьох моделей автоматики максимальний розмір D - не більше 60-80 мм.

Для вас це означає що потрібно видовбувати ось такі не красиві ніші в стовпах, щоб добитися потрібних параметрів

А у Edinger - це відстань до 250 мм (25 см). Тобто встановити можна абсолютно на будь-які стовпи. Навіть зроблені з каменю.

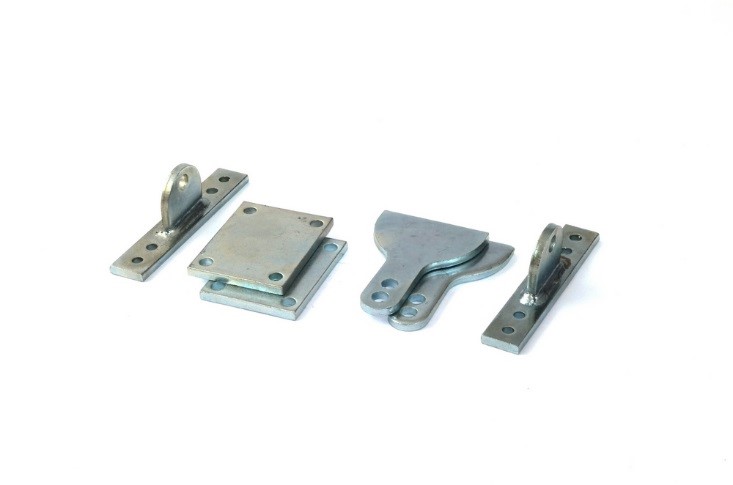

Рекомендація - якщо ви ставите вже на готові цегляні або кам'яні стовпи, і не зробили заставні заздалегідь. Робіть заставну кутом і кріпіть на звичайні або хімічні анкери. Так вона буде кріпиться з двох сторін і ймовірність того що виламає цегла сильно знижується. Так само якщо у вас нащільник приварений до заставної всередині стовпа, можна приварити заставну на приводи до нащільника. Так кріплення буде ще надійніше

В розширених комплектах також є:

Сигнальна лампа

Фотоелементи безпеки

Висновки:

1) Я вважаю що це сама вдала бюджетна модель автоматики на ринку

2) Дуже потужний двигун

3) Металевий редуктор + металева каретка по штоку

4) Загальна довжина в розкритому положенні 1370 мм (Є моделі в 2 рази дорожче довжина 910 мм, тобто в 1,5 рази менше)
